차량제어 시스템
vehicle braking control system

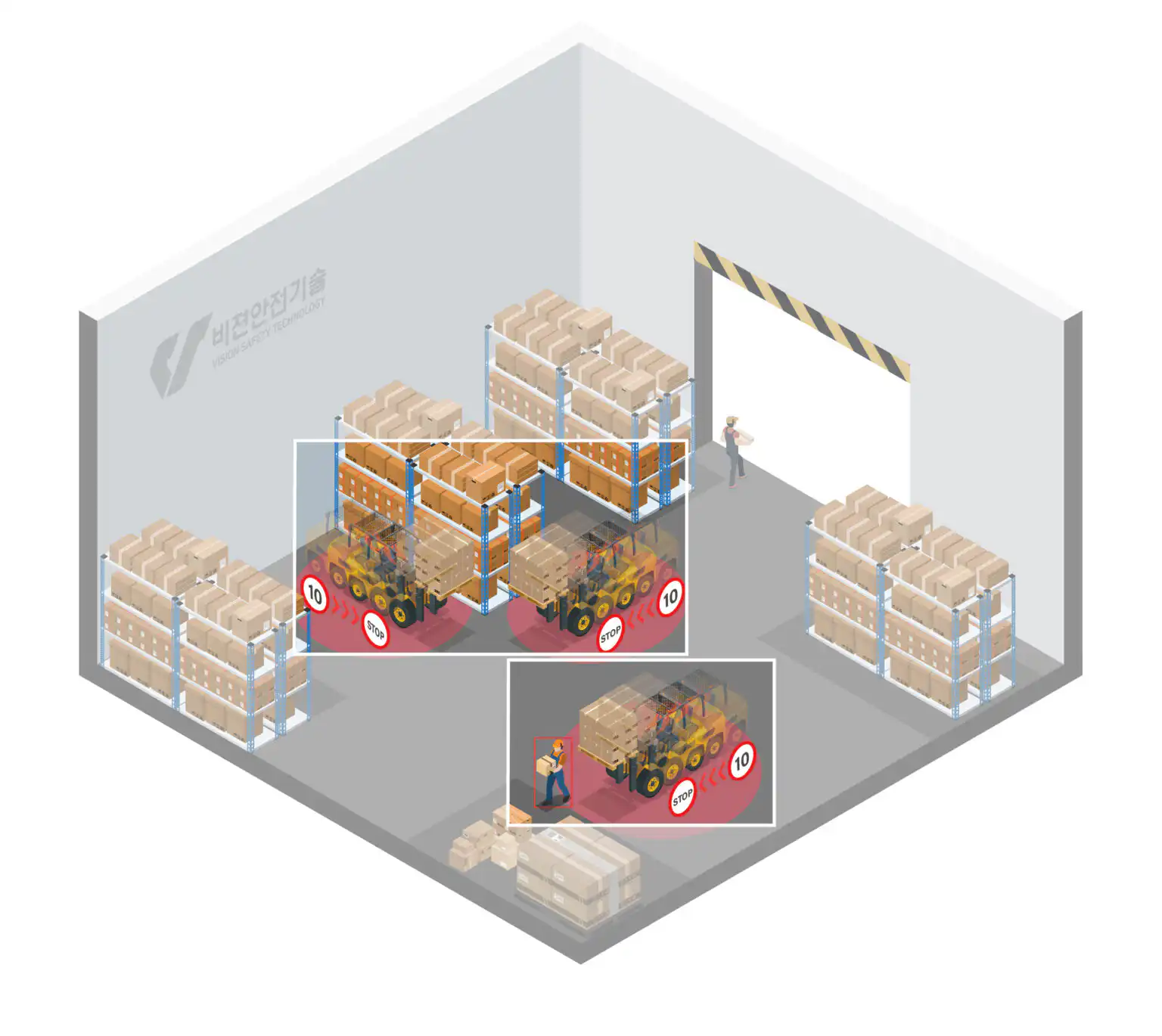

차량의 자동 제동 제어 시스템은 지게차 주변의 작업자와 보행자의 안전을 최우선으로 하는 첨단 시스템으로 설계되었습니다. 이 시스템은 AI 사람 인식 카메라를 활용하여 위험 구역에서 사람을 탐지할 경우 차량을 즉시 제동시키는 기능을 자랑합니다.
또한 IPAS가 장착된 차량에서는 차량태그(VT)와 보행자 태그(PT)를 연동하여 위험 구역 내 작업자를 감지할 때 차량이 즉각적으로 정지하도록 하는 기능을 제공합니다.
주행 중 발생할 수 있는 위험 상황에 신속히 대응하여 차량의 브레이크 시스템을 자동으로 제어함으로써 운전자가 사고를 예방할 수 있도록 지원합니다.
안전 솔루션
차량제어 시스템
vehicle braking control system
시스템 구성요소
아이뷰플러스는 산업현장에서 보행자와 작업차량 간의 충돌사고를 예방하는 안전 보조 시스템입니다. AI 모니터가 보행자나 차량을 실시간으로 감지하면 제어 컨트롤에 신호를 보내어 자동으로 제동하는 기능을 갖추고 있습니다. 이를 통해 위험 상황을 신속히 인식하고 사고를 예방하여 작업 환경의 안전성을 높입니다.
AI 모니터
카메라
제어 컨트롤러
아이뷰플러스 모니터
| 아이뷰플러스 모니터 | ||
|---|---|---|
| 화면크기 / 해상도 | 7인치 TFT / 1024 x 600 | |
| 컬러 심도 | 16.8M | |
| 동작 전원 | DC 12V - 48V | |
| 동작 온도 | -20 - 65°C | |
| 크기 / 무게 | 225 x 140 x 70mm(가로 x 세로 x 높이) / 1.03kg | |
| 버튼 | 5개(LED Backlight) | |
| 소모 전류 | 15.6W(대기상태) 24W(경보발생) | |
| 카메라 입력 | 4채널 | |
| 비디오 입력 | Composite Video(CVBS) 75 Ω 1Vp-p | |
아이뷰플러스 카메라
| 아이뷰플러스 카메라 | ||
|---|---|---|
| 이미지 센서 | 1/4° 컬러 CMOS 이미지 센서 | |
| 카메라 화각 | 132° (D), 100° (H), 73° (V) | |
| 동작 전원 | DC 12V(모니터를 통한 전원 공급) | |
| 동작 온도 | -40 - 105°C | |
| 크기 / 무게 | 60 x 35 x 48mm(가로 x 세로 x 높이) / 0.98kg | |
| 방수 | IP69K | |
| 비디오 출력 | Composite Video(CVBS) 75 Ω 1Vp-p | |
제동제어 컨트롤러
| 제동제어 컨트롤러 | ||
|---|---|---|
| 설치 위치 | 차량 내부 | |
| 작동 전원 | DC12-48V | |
| 작동 온도 | -20°C - 60°C | |
시스템 구성요소
IPAS가 보행자나 차량을 실시간으로 감지하면, 이를 제어 컨트롤러에 전달하고 자동으로 제동을 활성화합니다. 이를 통해 위험 상황을 조기에 인식하고 사고를 미연에 방지하며, 작업 환경의 안전성을 크게 향상시킵니다.
차량태그(VT)
보행자태그(PT)
제어 컨트롤러

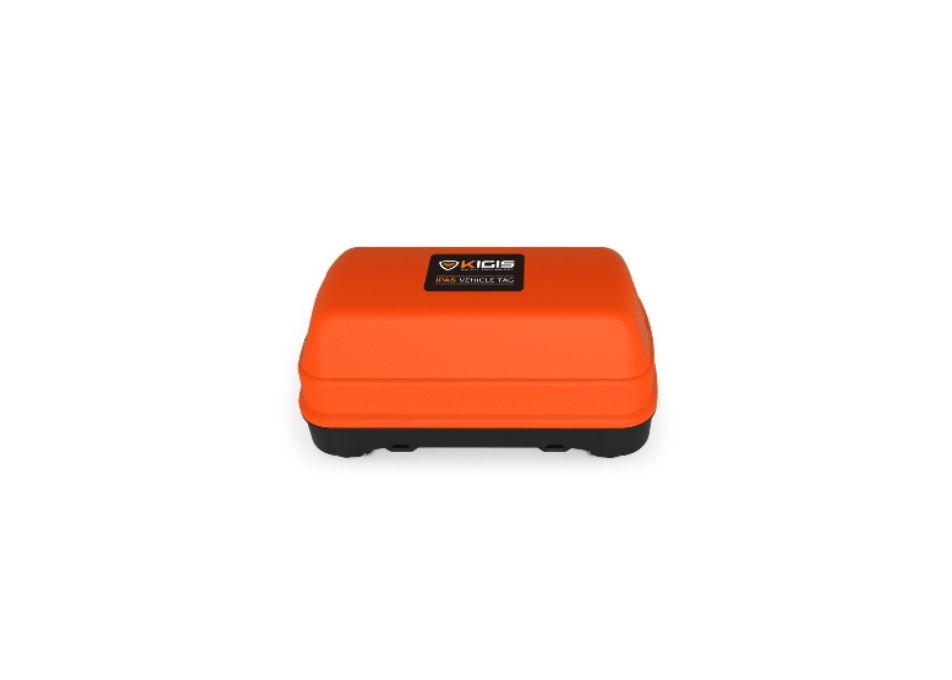

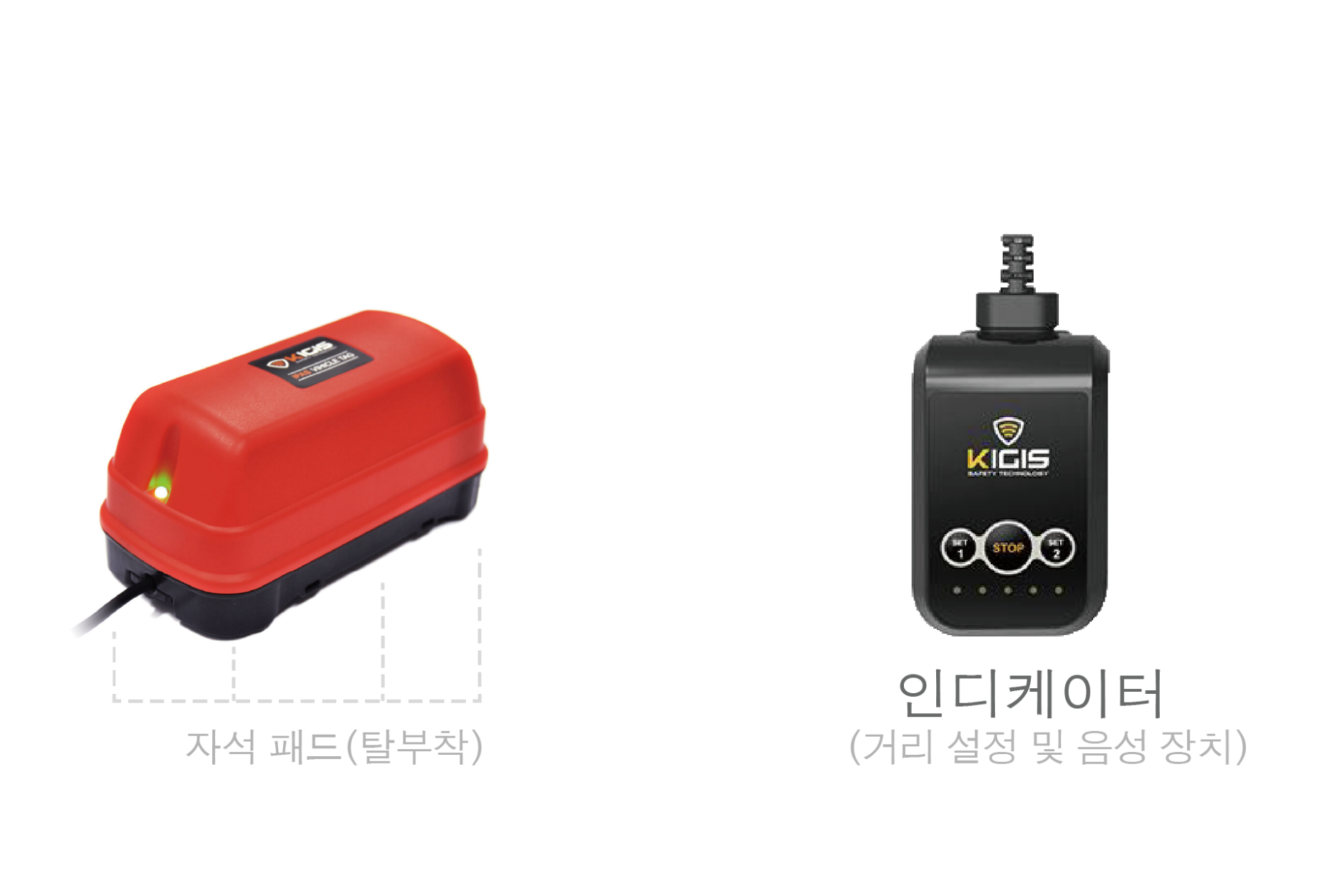

차량 태그(VT)
보행자 또는 다른 차량이 주의/위험구역에 진입 했을 시, 차량용 태그가 감지하여 인디케이터의 안내 음성으로 운전자에게 위험을 알립니다.
| 차량 태그(VT) | ||
|---|---|---|
| 설치 위치 | 차량태그 : 차량 외부 / 인디케이터 : 차량 내부 | |
| 감지 대상 | 보행자 태그, 구역 태그, 차량 태그 | |
| 설정 거리 | 1 ~ 30m (주의/위험구역 별도 설정) | |
| 주의구역 진입 | "주의하세요." 반복 (인디케이터) | |
| 위험구역 진입 | "위험합니다." 반복 (인디케이터) | |
| VT 주의구역 진입(V2V타입) | "주의하세요." 반복 (인디케이터) | |

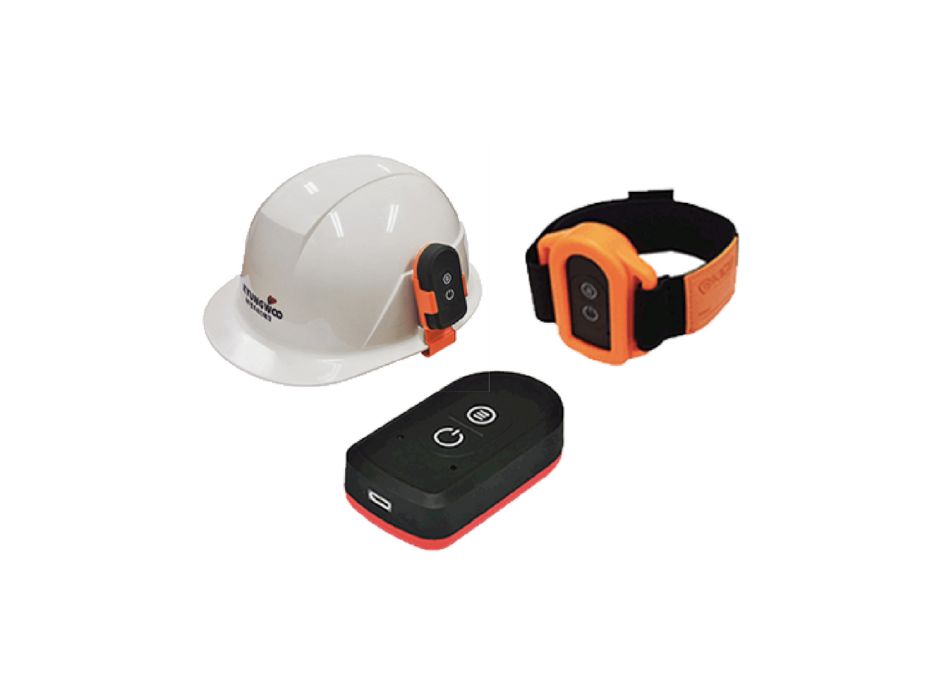

보행자 태그(PT)
보행자가 차량의 주의/위험구역에 진입 했을 시, 알림음과 진동으로 보행자에게 위험을 알립니다. 다양한 알람종류로 설정 가능하며 충전식입니다.
| 보행자 태그(PT) | ||
|---|---|---|
| 설치 위치 | 보행자가 소지 (헬멧용 클립, 암밴드) | |
| 감지 대상 | 차량 태그 | |
| 주의구역 진입 | "삐이 - 삐이 -" 반복, 진동 발생 | |
| 위험구역 진입 | "삐오삐오" 반복, 진동 발생 | |
| 배터리 부족 시 | "삐빅 - 삐빅 -" 10분마다 5회 반복 | |

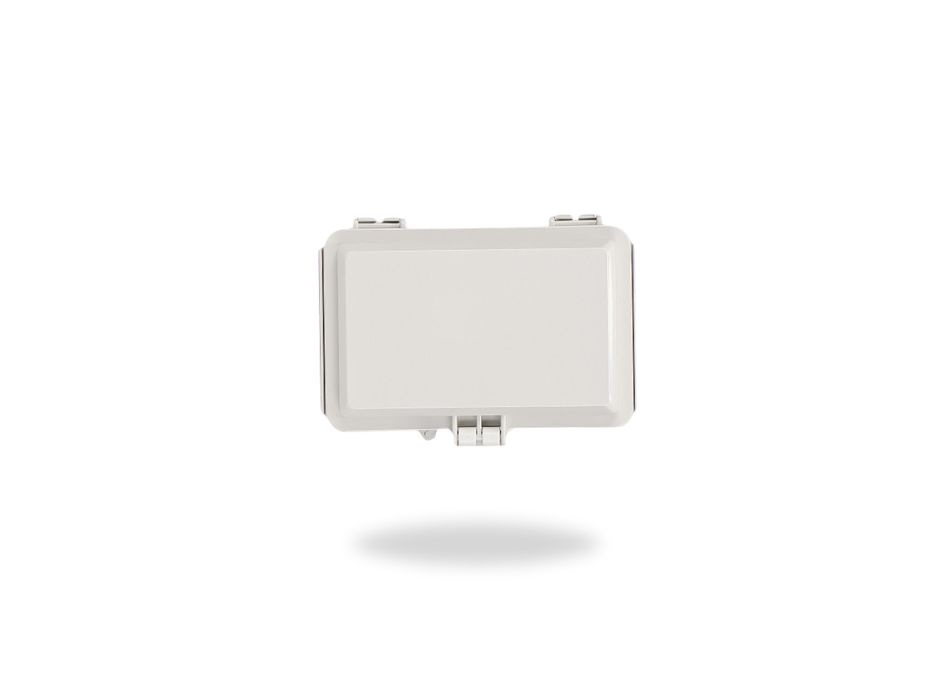

제동제어 컨트롤러
| 제동제어 컨트롤러 | ||
|---|---|---|
| 설치 위치 | 차량 내부 | |
| 작동 전원 | DC12-48V | |
| 작동 온도 | -20°C - 60°C | |
적용 및 응용분야
물류창고
건설현장
운송장비
이동장비
