LED GOBO PROJECTOR

사각지대 경보 시스템

BLIND SPOT ALERT SYSTEM

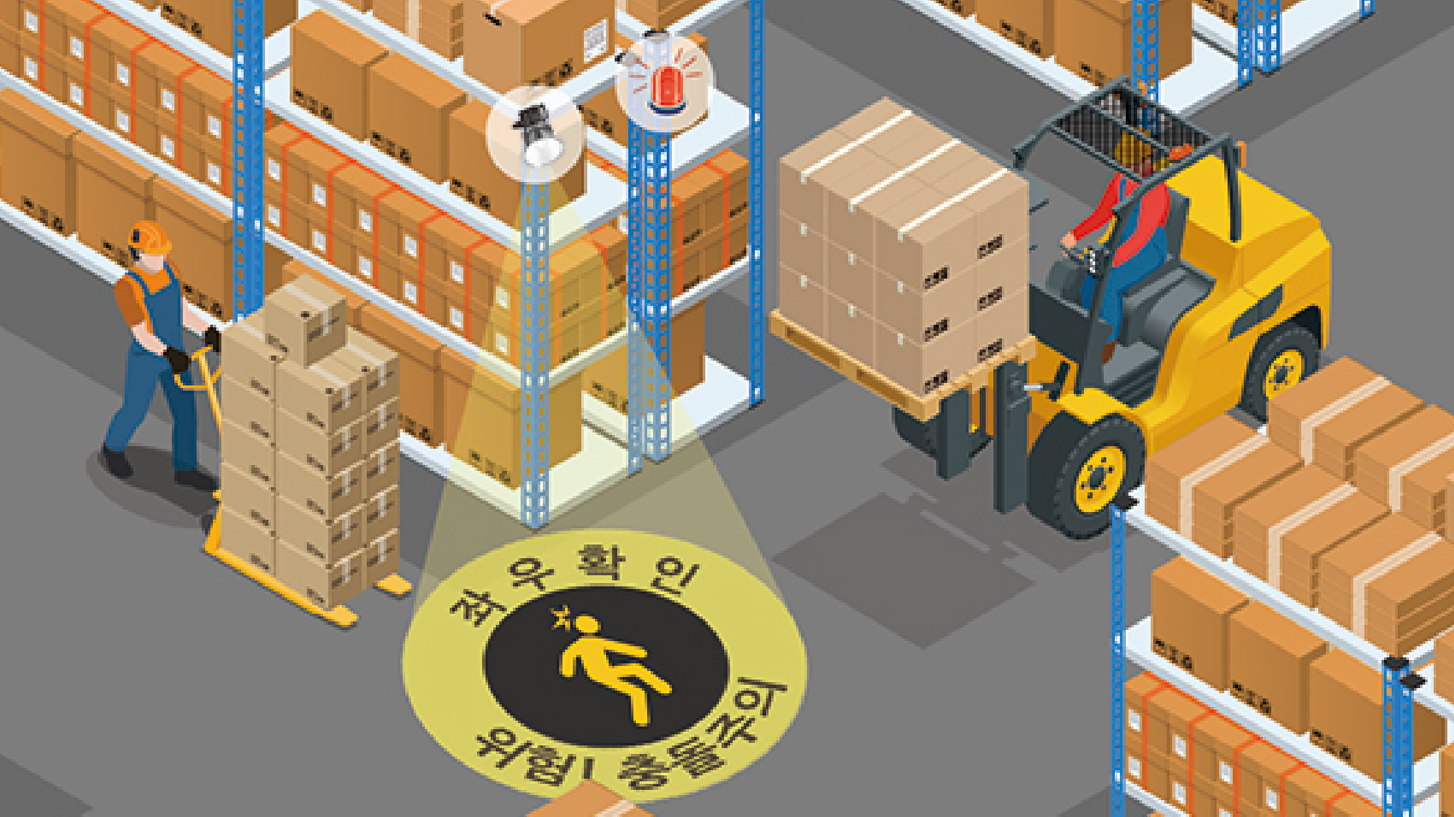

차량이 위험 구역에 진입할 때, 경광등 태그(ZT)와 함께 연동된 로고젝트가 위험 신호를 바닥에 투사하여 작업자들에게 경고를 제공하여 사고를 예방할 수 있습니다.
이 시스템은 사각지대와 같이 시야가 제한된 구역에 설치되어, 차량이 접근할 때 바닥에 투사되는 신호를 통해 작업자들에게 경고를 전달하여 안전을 강화합니다. 로고젝트는 시각적으로 경고를 제공하여 작업자들이 위험을 신속히 감지하고 대응할 수있도록 돕는 역할을 합니다. 이를 통해 작업 환경에서의 안전을 높일 수 있습니다.

제품 사양

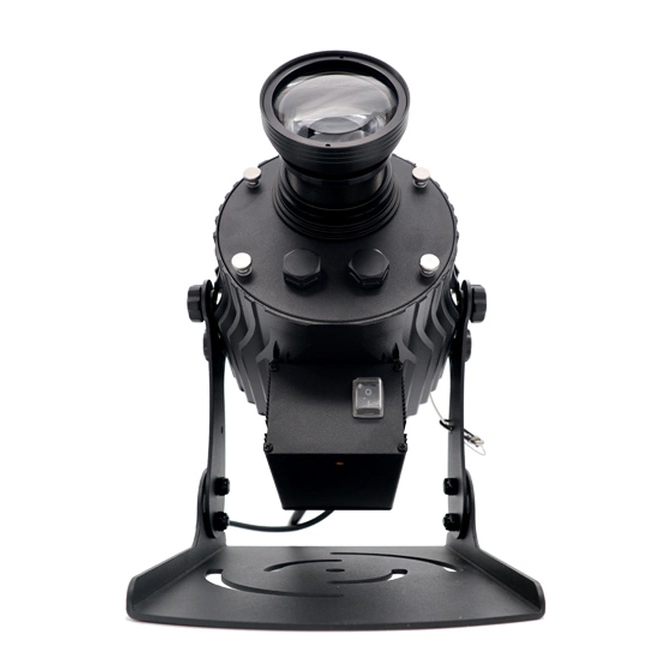

제품명 LED Gobo Projector
전원 200W
압력 AC85~265V
LED 칩 Osram
각도 15° / 30° / 50°
CCT 3000K/4000K/6000K
투사거리 3~200M(10~600ft)
방수 Ip65
사이즈 310×210×230×mm
사양 OD : 48mm; ID : 28mm
중량 5.8KG
전기 특성
음압 / 거리 88dB/1M
기구 특성 사이즈 Ø 122.7 × 140.6 × 111.5mm
무게 483.5g
색상 레드 / 앰버
장착 방식 자석 마운트 타입 또는 브라켓 타입
UWB 특성 주파수 3993.6MHz
대역폭 500Mhz
거리측정 주기 0.5초
작동 환경 작동 온도 -30 ~ 85°C
보관 온도 -40 ~ 85°C
방수 IP65
사양 차량 태그(VT) 인디케이터
사양 제품 이미지
차량 태그(VT) 7
인디케이터 6
사양 전기 특성
차량 태그(VT) 전원
인디케이터 12/24V DC Input(9/32Vdc)
12/24V DC Input(9/32Vdc)
사양 인터페이스
차량 태그(VT) CAN Bus 2.0
인디케이터 CAN Bus 2.0
사양 전류 소모
차량 태그(VT) 300mA
인디케이터 500mA
사양 LED 상태 및 알람 방식
차량 태그(VT) · 정상 동작:녹색 LED 점멸
· 접근 알람:녹색/적색 LED 점멸
인디케이터 · 정상 동작:녹색 LED 점멸
· 접근 알람:녹색/적색 LED 점멸 + 경고 안내 음성
사양 음압 / 거리
차량 태그(VT) -
인디케이터 92dB / 0.1m

사인형 구역태그(ZT)

안전 솔루션

사인형 구역태그(ZT)

사각지대 경보 시스템

사인형 구역태그(ZT)​

사각지대 경보 시스템​

시스템 구성요소

사인형 구역 태그(ZT)

경광등 구역 태그(ZT)

LED PROJECTOR

LED GOBO PROJECTOR

경광등 구역 태그(ZT)

캐릭터 LCD화면과 버튼조작으로 경보 구역 설정이 가능합니다. 사각 지역에 설치하여, 차량 태그(VT)를 설치한 차량이 근접 시 경보음과 램프로 위험을 알립니다. (장착 방식 : 자석 마운트 타입 또는 브라켓 타입 2종)
경광등 구역 태그(ZT)
설치 위치 벽면(ex.사각지대)
감지 대상 차량 태그
설정 거리 1 ~ 30m
기본 "삐이이-" 반복, 램프
스피커 설치(옵션) "차량이 위험(주의)구간으로 진입합니다." 반복 안내음성

차량 태그(VT)

보행자 또는 다른 차량이 주의/위험구역에 진입 했을 시, 차량용 태그가 감지하여 인디케이터의 안내 음성으로 운전자에게 위험을 알립니다.

차량 태그(VT)
설치 위치 차량태그 : 차량 외부 / 인디케이터 : 차량 내부
감지 대상 보행자 태그, 구역 태그, 차량 태그
설정 거리 1 ~ 30m (주의/위험구역 별도 설정)
주의구역 진입 "주의하세요." 반복 (인디케이터)
위험구역 진입 "위험합니다." 반복 (인디케이터)
VT 주의구역 진입(V2V타입) "주의하세요." 반복 (인디케이터)

설치 사진
