크레인 근접 정보
크레인 근접 정보
CRANE PROXIMITY ALERT SYSTEM

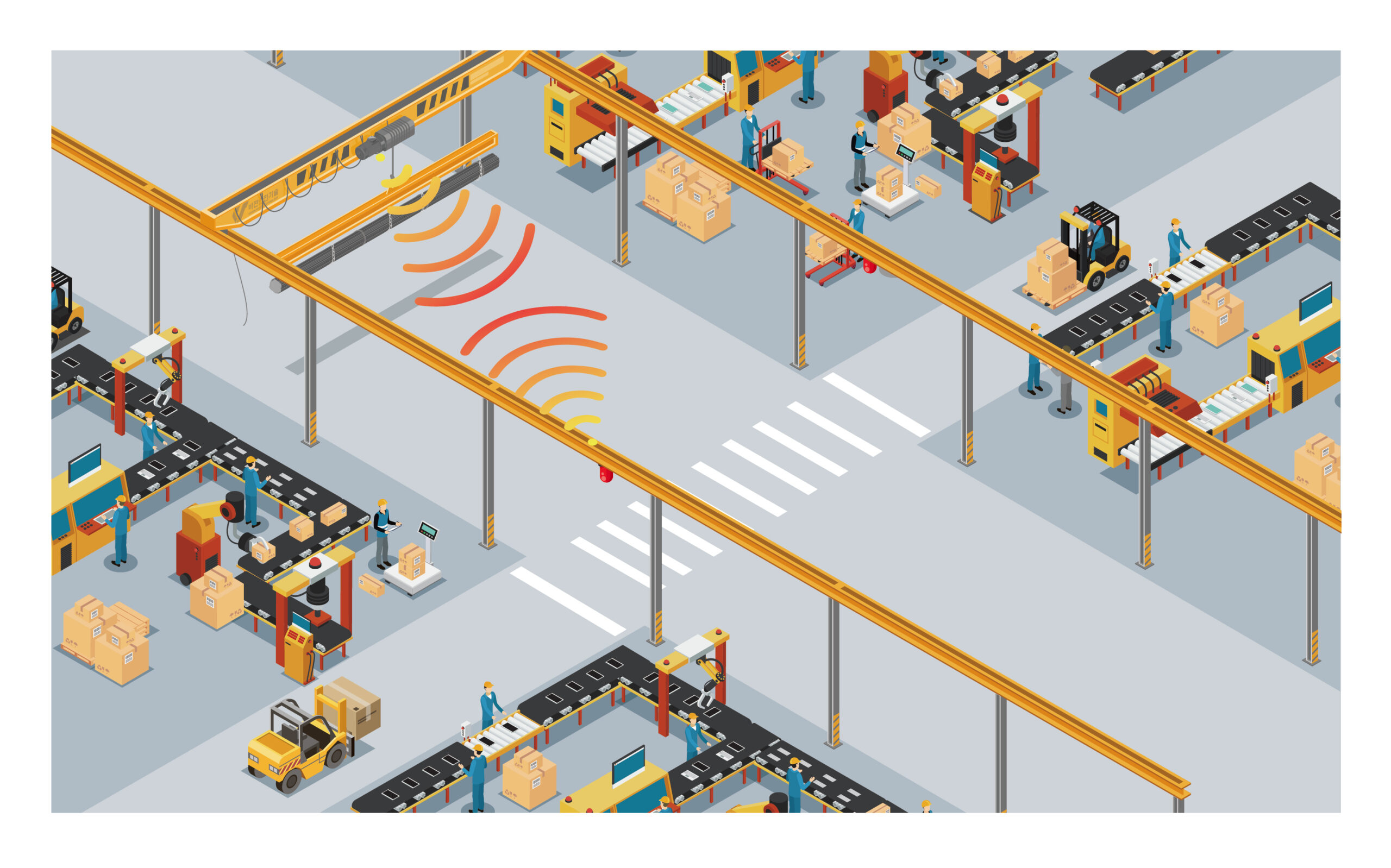

크레인 이동 시 차량과 작업자의 안전을 위해 경고음과 경광등 신호를 활용하여 작업자의 충돌 위험이 있는 구역에 경광등을 설치하여 안전을 강화하는 제품입니다. 위험 구역에 진입 시 경광등을 통해 경고 신호를 전달하여 크레인 하부 작업자와 보행자와의 충돌을 방지할 수 있습니다. 이런 방식으로 작업 환경에서의 안전을 보다 효과적으로 유지할 수 있으며, 작업자들과 차량들의 안전을 위한 중요한 보호장치로 활용될 수 있습니다.
경광등형 접근 위험 표기
크레인이 원거리에 있는 경우
크레인이 근거리에 있는 경우
안전 솔루션
경광등형 접근 위험 알림 시스템
크레인 안전 시스템
경광등형 접근 위험 알림 시스템
크레인 안전 시스템
시스템 구성요소
경광등 구역 태그(ZT)
캐릭터 LCD화면과 버튼조작으로 경보 구역 설정이 가능합니다. 사각 지역에 설치하여, 차량 태그(VT)를 설치한 차량이 근접 시 경보음과 램프로 위험을 알립니다. (장착 방식 : 자석 마운트 타입 또는 브라켓 타입 2종)
차량 태그(VT)
보행자 또는 다른 차량이 주의/위험구역에 진입 했을 시, 차량용 태그가 감지하여 인디케이터의 안내 음성으로 운전자에게 위험을 알립니다.
제품 사양
| 사양 | 경광등 구역 태그(ZT) | |
|---|---|---|
| 전기 특성 | 전원 | 12/24V DC Input(9/32Vdc) |
| 전류 소모 | 500mA | |
| 인터페이스 | CAN Bus 2.0 | |
| 램프 상태 및 알람 방식 |
· 비 접근 시 : 작동없음 · 접근 시 : 램프작동 / 경고음 또는 음성안내(옵션) |
|
| 음압 / 거리 | 88dB/1M | |
| 기구 특성 | 사이즈 | Ø 122.7 × 140.6 × 111.5mm |
| 무게 | 483.5g | |
| 색상 | 레드 / 앰버 | |
| 장착 방식 | 자석 마운트 타입 또는 브라켓 타입 | |
| UWB 특성 | 주파수 | 3993.6MHz |
| 대역폭 | 500Mhz | |
| 거리측정 주기 | 0.5초 | |
| 작동 환경 | 작동 온도 | -30 ~ 85°C |
| 보관 온도 | -40 ~ 85°C | |
| 방수 | IP65 | |
| 사양 | 차량 태그(VT) | 인디케이터 | |
|---|---|---|---|
|
사양
제품 이미지
|
차량 태그(VT)
|
인디케이터
|
|
|
사양
전기 특성
|
차량 태그(VT)
전원
|
인디케이터
12/24V DC Input(9/32Vdc)
|
12/24V DC Input(9/32Vdc)
|
|
사양
인터페이스
|
차량 태그(VT)
CAN Bus 2.0
|
인디케이터
CAN Bus 2.0
|
|
|
사양
전류 소모
|
차량 태그(VT)
300mA
|
인디케이터
500mA
|
|
|
사양
LED 상태
및
알람 방식
|
차량 태그(VT)
· 정상 동작:녹색 LED 점멸
· 접근 알람:녹색/적색 LED 점멸 |
인디케이터
· 정상 동작:녹색 LED 점멸
· 접근 알람:녹색/적색 LED 점멸 + 경고 안내 음성 |
|
|
사양
음압 / 거리
|
차량 태그(VT)
-
|
인디케이터
92dB / 0.1m
|
|
신호등형 접근 위험 표기

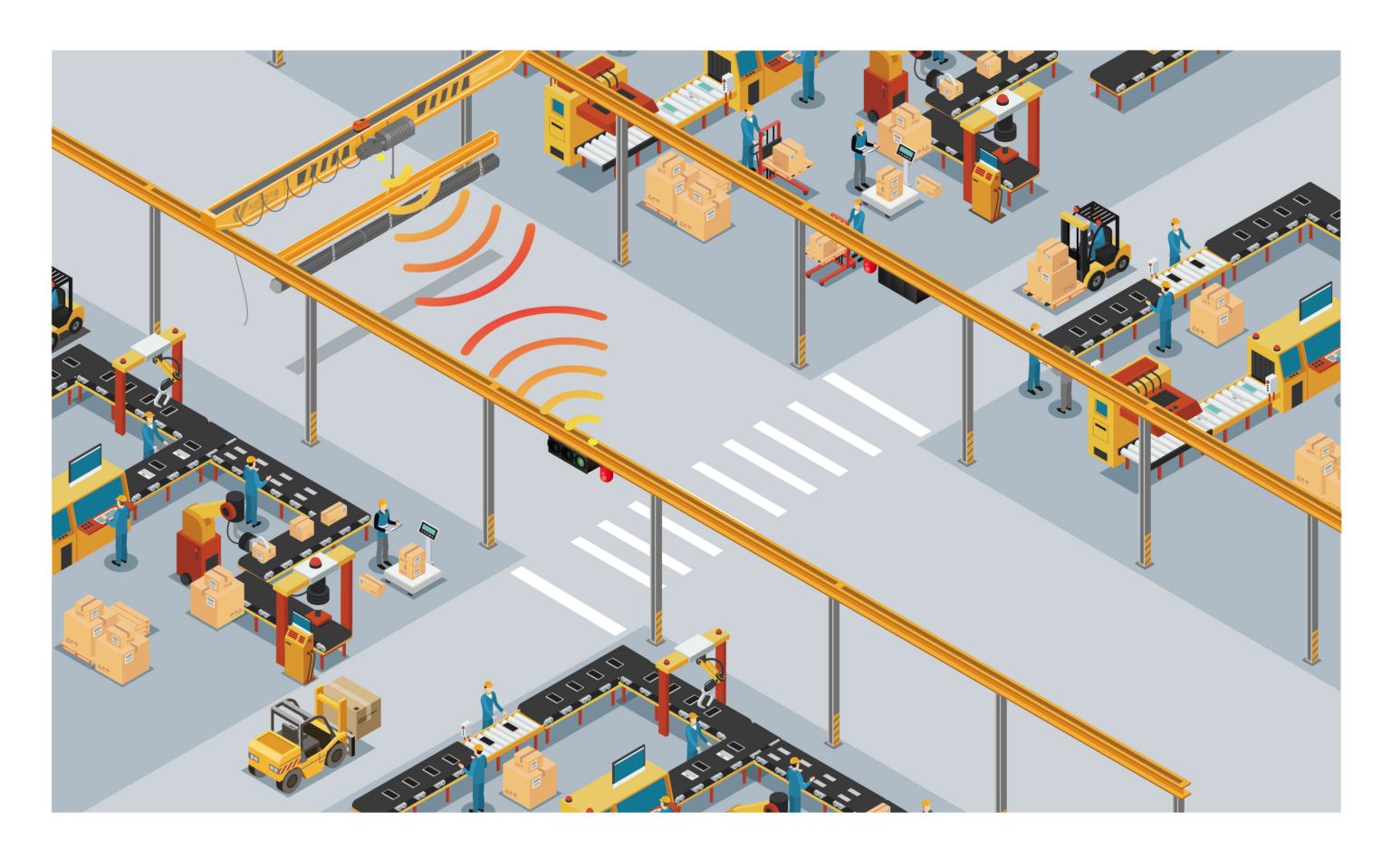

크레인 이동 시 차량과 작업자의 안전을 위해 경고음과 신호등 신호를 활용하여 작업자의 충돌 위험이 있는 구역에 신호등을 설치하여 안전을 강화하는 제품입니다. 위험 구역에 진입 시 신호등을 통해 경고 신호를 전달하여 크레인 하부 작업자와 보행자와의 충돌을 방지할 수 있습니다. 이런 방식으로 작업 환경에서의 안전을 보다 효과적으로 유지할 수 있으며, 작업자들과 차량들의 안전을 위한 중요한 보호장치로활용될 수 있습니다.
크레인이 원거리에 있는 경우
크레인이 근거리에 있는 경우
안전 솔루션
신호등형 접근 위험 알림 시스템
크레인 안전 시스템
신호등형 접근 위험 알림 시스템
크레인 안전 시스템
시스템 구성요소
경광등 구역 태그(ZT)
캐릭터 LCD화면과 버튼조작으로 경보 구역 설정이 가능합니다. 사각 지역에 설치하여, 차량 태그(VT)를 설치한 차량이 근접 시 경보음과 램프로 위험을 알립니다. (장착 방식 : 자석 마운트 타입 또는 브라켓 타입 2종)
차량 태그(VT)
보행자 또는 다른 차량이 주의/위험구역에 진입 했을 시, 차량용 태그가 감지하여 인디케이터의 안내 음성으로 운전자에게 위험을 알립니다.
신호등
차량 태그(VT)
제품 사양
| 사양 | 경광등 구역 태그(ZT) | |
|---|---|---|
| 전기 특성 | 전원 | 12/24V DC Input(9/32Vdc) |
| 전류 소모 | 500mA | |
| 인터페이스 | CAN Bus 2.0 | |
| 램프 상태 및 알람 방식 |
· 비 접근 시 : 작동없음 · 접근 시 : 램프작동 / 경고음 또는 음성안내(옵션) |
|
| 음압 / 거리 | 88dB/1M | |
| 기구 특성 | 사이즈 | Ø 122.7 × 140.6 × 111.5mm |
| 무게 | 483.5g | |
| 색상 | 레드 / 앰버 | |
| 장착 방식 | 자석 마운트 타입 또는 브라켓 타입 | |
| UWB 특성 | 주파수 | 3993.6MHz |
| 대역폭 | 500Mhz | |
| 거리측정 주기 | 0.5초 | |
| 작동 환경 | 작동 온도 | -30 ~ 85°C |
| 보관 온도 | -40 ~ 85°C | |
| 방수 | IP65 | |
| 사양 | 차량 태그(VT) | 인디케이터 | |
|---|---|---|---|
|
사양
제품 이미지
|
차량 태그(VT)
|
인디케이터
|
|
|
사양
전기 특성
|
차량 태그(VT)
전원
|
인디케이터
12/24V DC Input(9/32Vdc)
|
12/24V DC Input(9/32Vdc)
|
|
사양
인터페이스
|
차량 태그(VT)
CAN Bus 2.0
|
인디케이터
CAN Bus 2.0
|
|
|
사양
전류 소모
|
차량 태그(VT)
300mA
|
인디케이터
500mA
|
|
|
사양
LED 상태
및
알람 방식
|
차량 태그(VT)
· 정상 동작:녹색 LED 점멸
· 접근 알람:녹색/적색 LED 점멸 |
인디케이터
· 정상 동작:녹색 LED 점멸
· 접근 알람:녹색/적색 LED 점멸 + 경고 안내 음성 |
|
|
사양
음압 / 거리
|
차량 태그(VT)
-
|
인디케이터
92dB / 0.1m
|
|
로고젝트형 접근 위험 표기

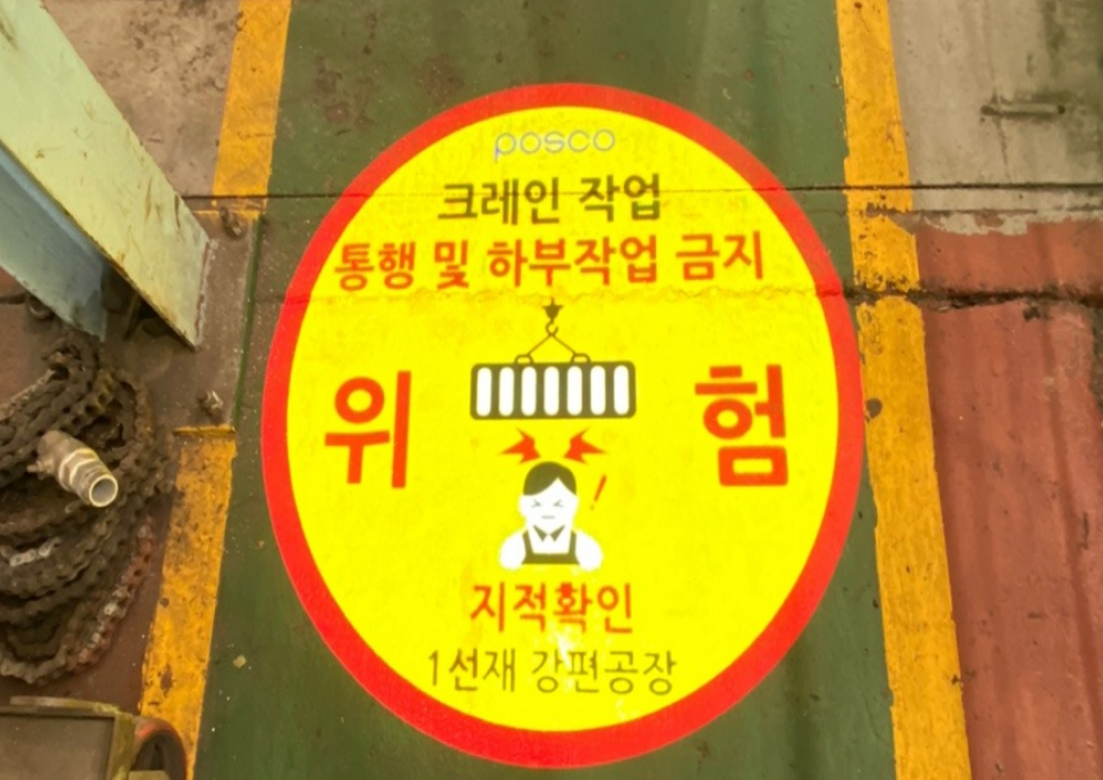

크레인과 하부 작업자의 충돌을 방지하기 위해 설계된 제품으로, 위험한 구역에 설치된 로고젝트를 통해 크레인이 해당 지역에 접근할 때 크레인을 감지하여 위험 신호를 바닥에 비춰줍니다. 이 시스템은 작업 환경에서의 충돌 위험을 줄이고 작업자들의 안전을 보호하는 데 효과적입니다. 크레인과 작업자간의 안전을 위한 중요한 시스템으로 작업 환경에서의 안전성을 높여줍니다.
크레인이 원거리에 있는 경우
크레인이 근거리에 있는 경우
안전 솔루션
로고젝트형 접근 위험 알림 시스템
크레인 안전 시스템
로고젝트형 접근 위험 알림 시스템
크레인 안전 시스템
시스템 구성요소
경광등 구역 태그(ZT)
캐릭터 LCD화면과 버튼조작으로 경보 구역 설정이 가능합니다. 사각 지역에 설치하여, 차량 태그(VT)를 설치한 차량이 근접 시 경보음과 램프로 위험을 알립니다. (장착 방식 : 자석 마운트 타입 또는 브라켓 타입 2종)
차량 태그(VT)
보행자 또는 다른 차량이 주의/위험구역에 진입 했을 시, 차량용 태그가 감지하여 인디케이터의 안내 음성으로 운전자에게 위험을 알립니다.
로고젝트
차량 태그(VT)
제품 사양
| 사양 | 경광등 구역 태그(ZT) | |
|---|---|---|
| 전기 특성 | 전원 | 12/24V DC Input(9/32Vdc) |
| 전류 소모 | 500mA | |
| 인터페이스 | CAN Bus 2.0 | |
| 램프 상태 및 알람 방식 |
· 비 접근 시 : 작동없음 · 접근 시 : 램프작동 / 경고음 또는 음성안내(옵션) |
|
| 음압 / 거리 | 88dB/1M | |
| 기구 특성 | 사이즈 | Ø 122.7 × 140.6 × 111.5mm |
| 무게 | 483.5g | |
| 색상 | 레드 / 앰버 | |
| 장착 방식 | 자석 마운트 타입 또는 브라켓 타입 | |
| UWB 특성 | 주파수 | 3993.6MHz |
| 대역폭 | 500Mhz | |
| 거리측정 주기 | 0.5초 | |
| 작동 환경 | 작동 온도 | -30 ~ 85°C |
| 보관 온도 | -40 ~ 85°C | |
| 방수 | IP65 | |
| 사양 | 차량 태그(VT) | 인디케이터 | |
|---|---|---|---|
|
사양
제품 이미지
|
차량 태그(VT)
|
인디케이터
|
|
|
사양
전기 특성
|
차량 태그(VT)
전원
|
인디케이터
12/24V DC Input(9/32Vdc)
|
12/24V DC Input(9/32Vdc)
|
|
사양
인터페이스
|
차량 태그(VT)
CAN Bus 2.0
|
인디케이터
CAN Bus 2.0
|
|
|
사양
전류 소모
|
차량 태그(VT)
300mA
|
인디케이터
500mA
|
|
|
사양
LED 상태
및
알람 방식
|
차량 태그(VT)
· 정상 동작:녹색 LED 점멸
· 접근 알람:녹색/적색 LED 점멸 |
인디케이터
· 정상 동작:녹색 LED 점멸
· 접근 알람:녹색/적색 LED 점멸 + 경고 안내 음성 |
|
|
사양
음압 / 거리
|
차량 태그(VT)
-
|
인디케이터
92dB / 0.1m
|
|
라이트형 접근 위험 표기

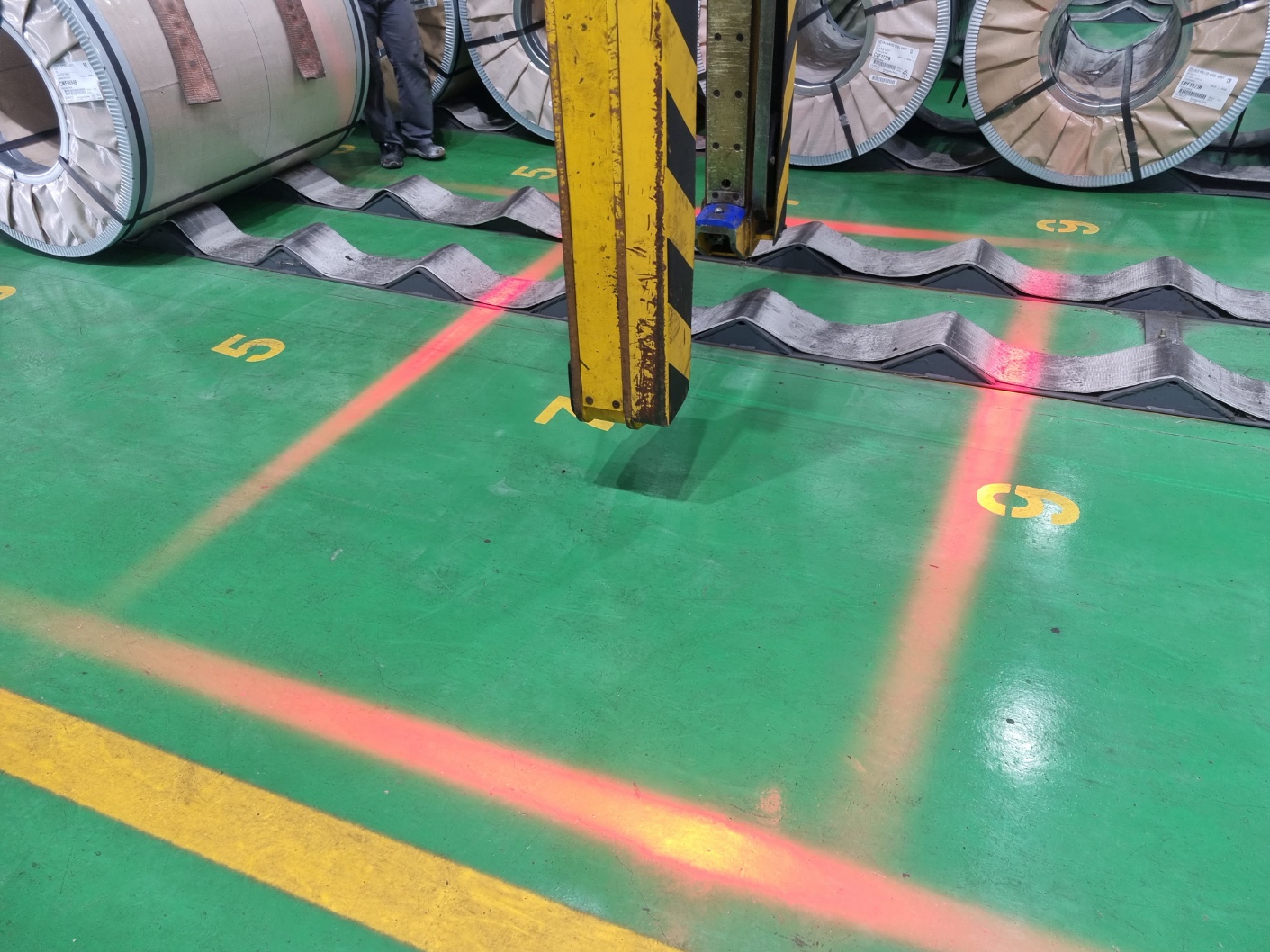

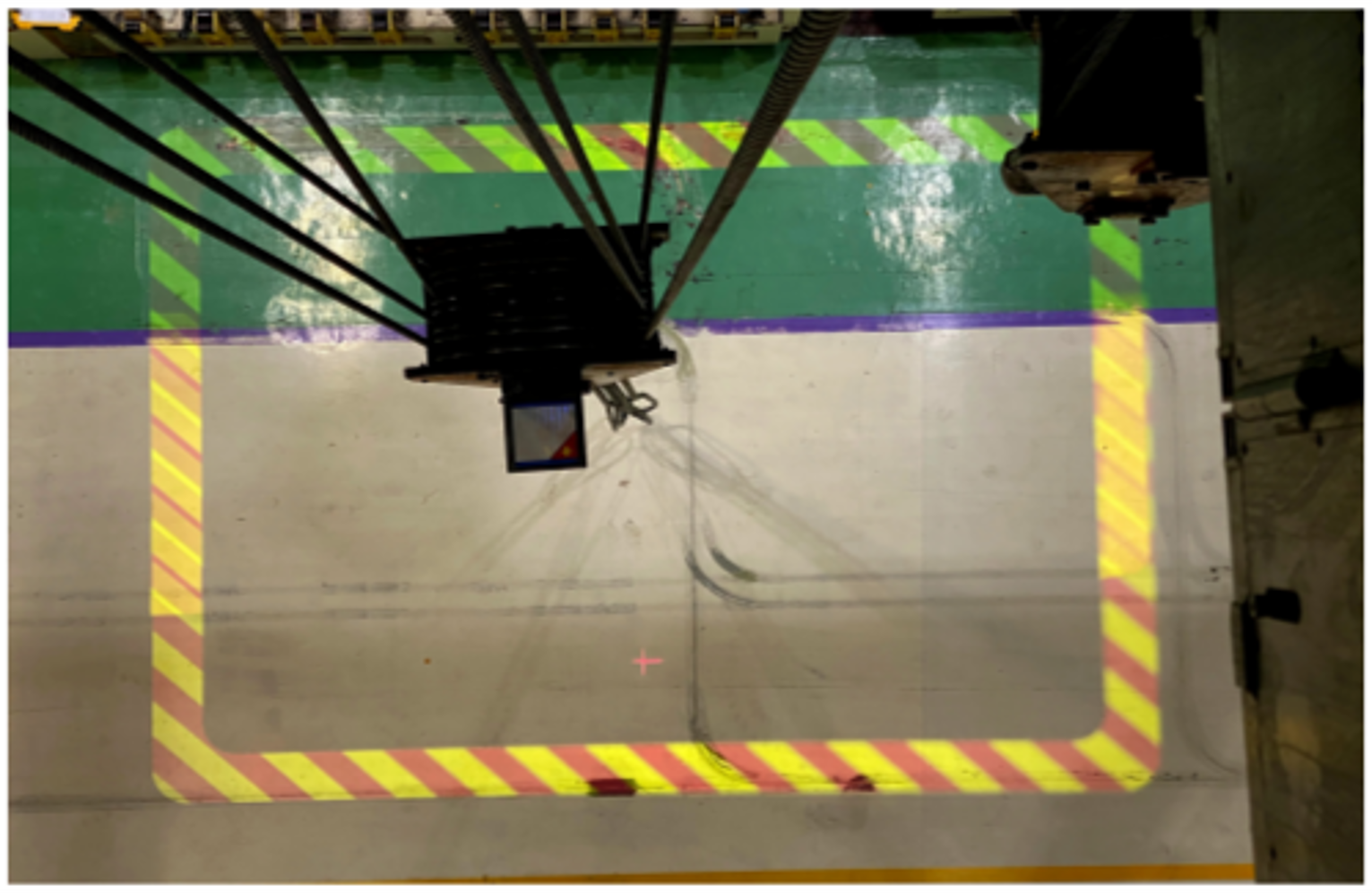

크레인의 기중물이 종방향 및 횡방향으로 이동할 때 하부 작업자에게 크레인의 이동 상태를 시각적으로 알려주기 위해 사인 빔을 바닥에 투사하는 시스템으로 사용자들이 해당 영역에 접근하지 않도록 하여 작업자들의 안전을 보호하고 크레인과 보행자 간의 잠재적 충돌을 방지하는 역할을 합니다. 크레인을 운용하는 작업 현장에서의 안전성을 높이고 사고 발생 가능성을 줄일 수 있습니다.
01. 단색시안
02. 패턴 시안(사선, 점선)
03. 디자인 시안
작업장 환경에 맞춰 시안 선택과 함께 회사의 CI(기업 아이덴티티)나 주의 문구 등을 선택할 수 있습니다. 이를 통해 안전 시스템이 작업장에 효과적으로 통합되며, 회사의 브랜딩과 안전 메시지를 강조할 수 있습니다. 작업환경에 알맞은 디자인과 메시지로 안전 시스템을 구성함으로써 작업자들이 보다 쉽게 주의를 기울일 수 있고, 회사의 안전 가치 및 정책을 강조하여 안전 문화를 높일 수 있습니다. 이러한 맞춤형 서비스는 안전성을 향상시키는 데 큰 도움이 됩니다.
안전 솔루션
라이트형 접근 위험 알림 시스템
크레인 안전 시스템
라이트형 접근 위험 알림 시스템
크레인 안전 시스템
제품 사양
라이트형 X 2EA (30º렌즈 적용)
| 항목 | 사양 | ||
|---|---|---|---|
| 용도 | 크레인 가이드 라인 프로젝션 | ||
| 구성품 | 400W × 2EA (30° 기준) | ||
| 범위 | 1 ~ 20M | ||
| 사이즈 | 380 × 222 × 235mm, 8, 85kg | ||
| 온도 | -20 ~ 75°C | ||
| 전원/전력 | AC 220V | ||
| 방수등급 | IP65 | ||
| 보증기간 | 1 Year | ||
라이트형 X 4EA (30º렌즈 적용)
| 항목 | 사양 | ||
|---|---|---|---|
| 용도 | 크레인 가이드 라인 프로젝션 | ||
| 구성품 | 400W × 4EA (15° 기준) | ||
| 범위 | 1 ~ 20M | ||
| 사이즈 | 380 × 222 × 235mm, 8, 85kg | ||
| 온도 | -20 ~ 75°C | ||
| 전원/전력 | AC 220V | ||
| 방수등급 | IP65 | ||
| 보증기간 | 1 Year | ||

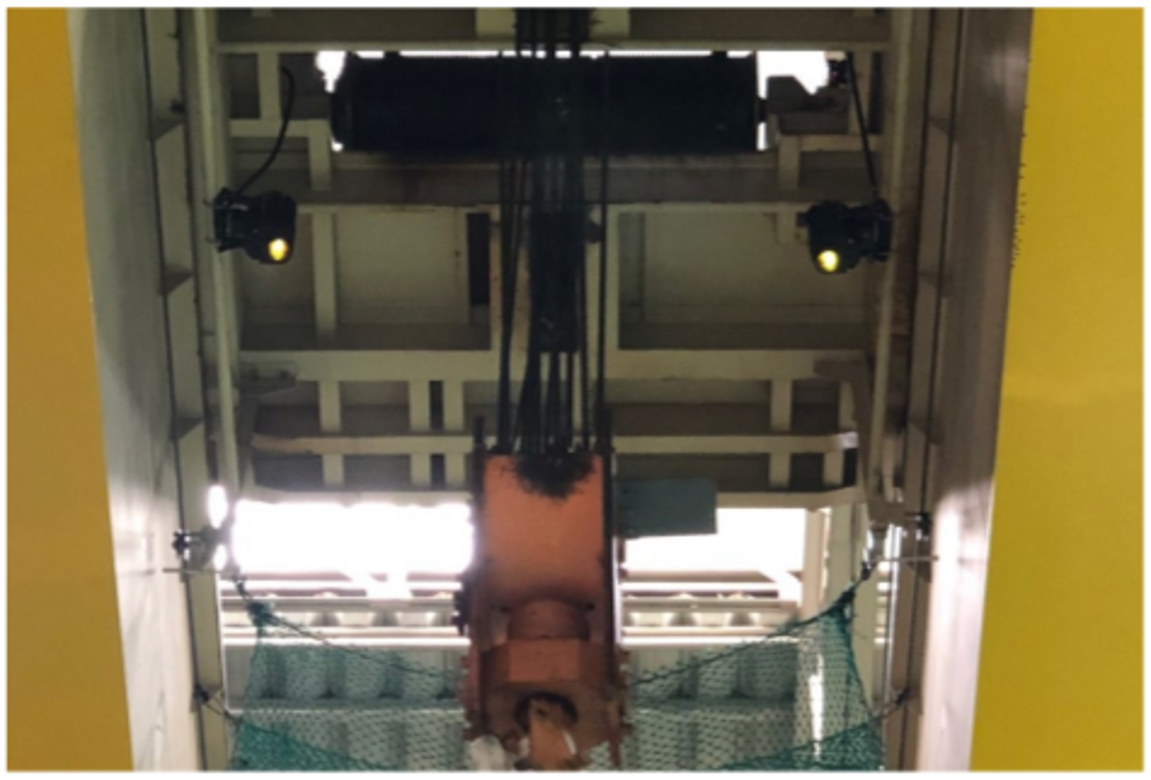

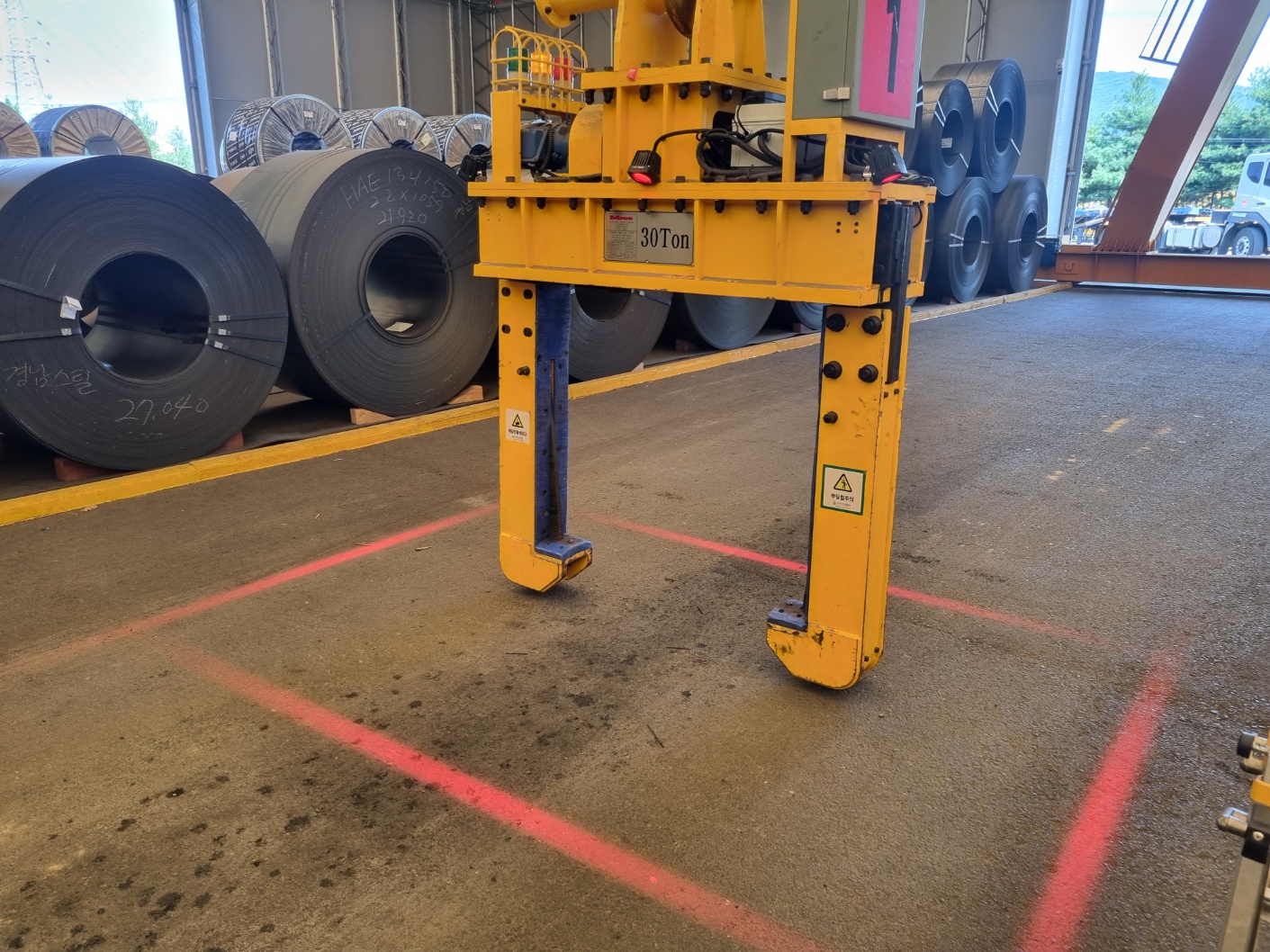

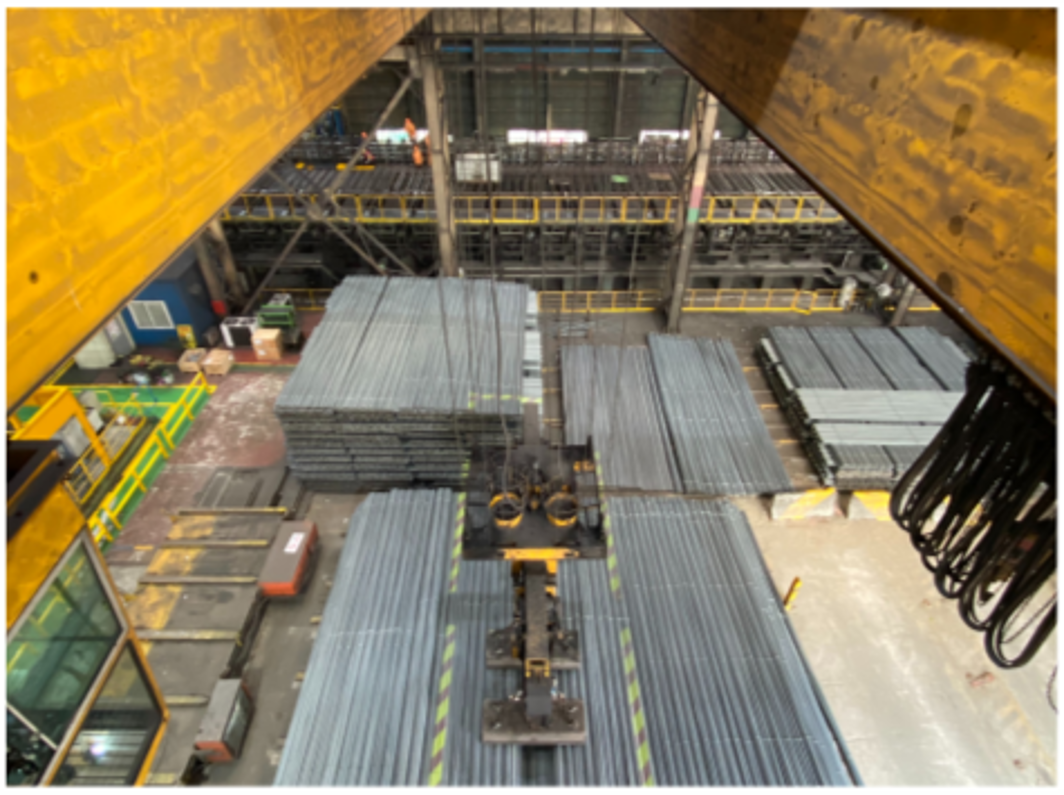

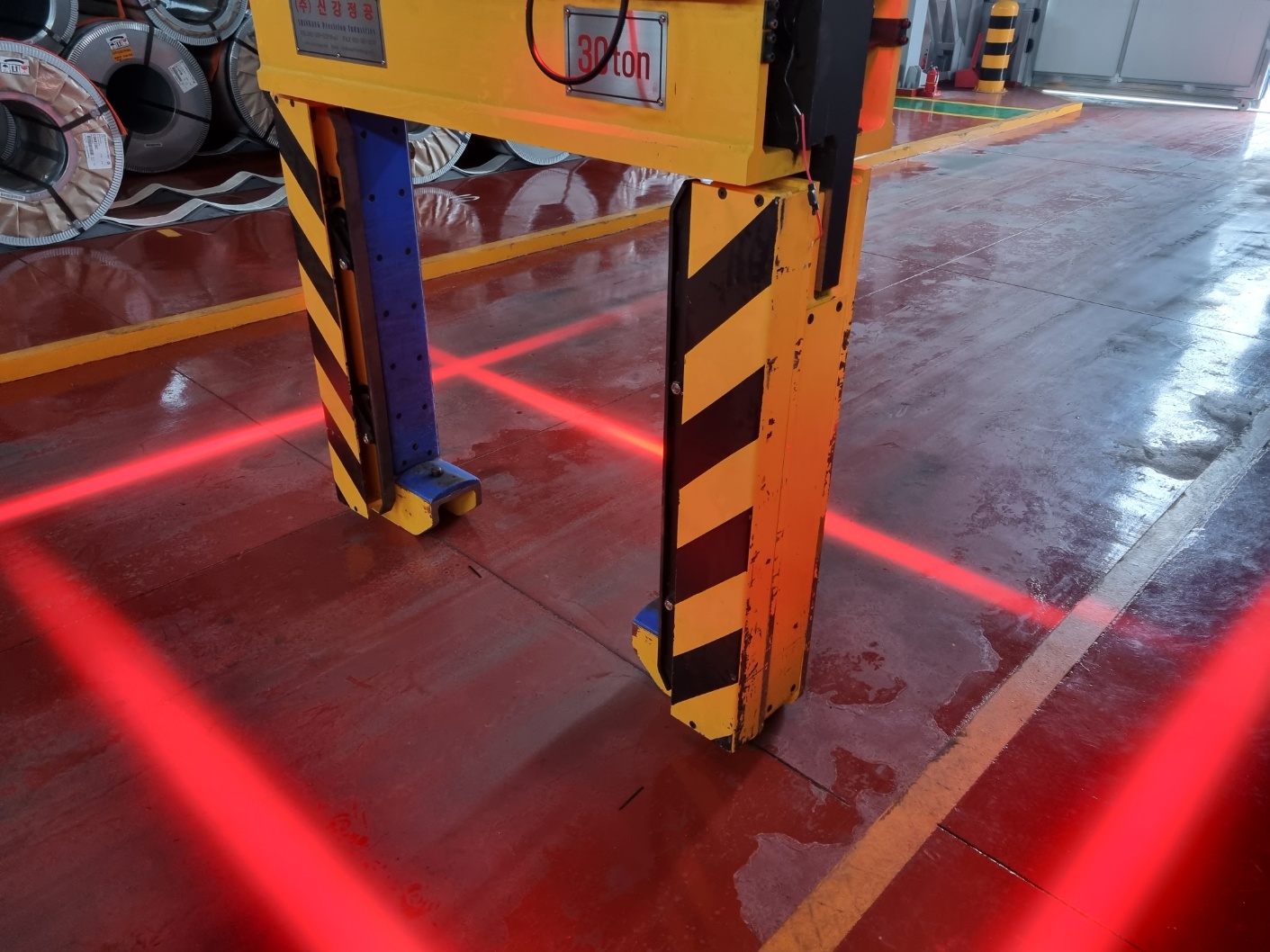

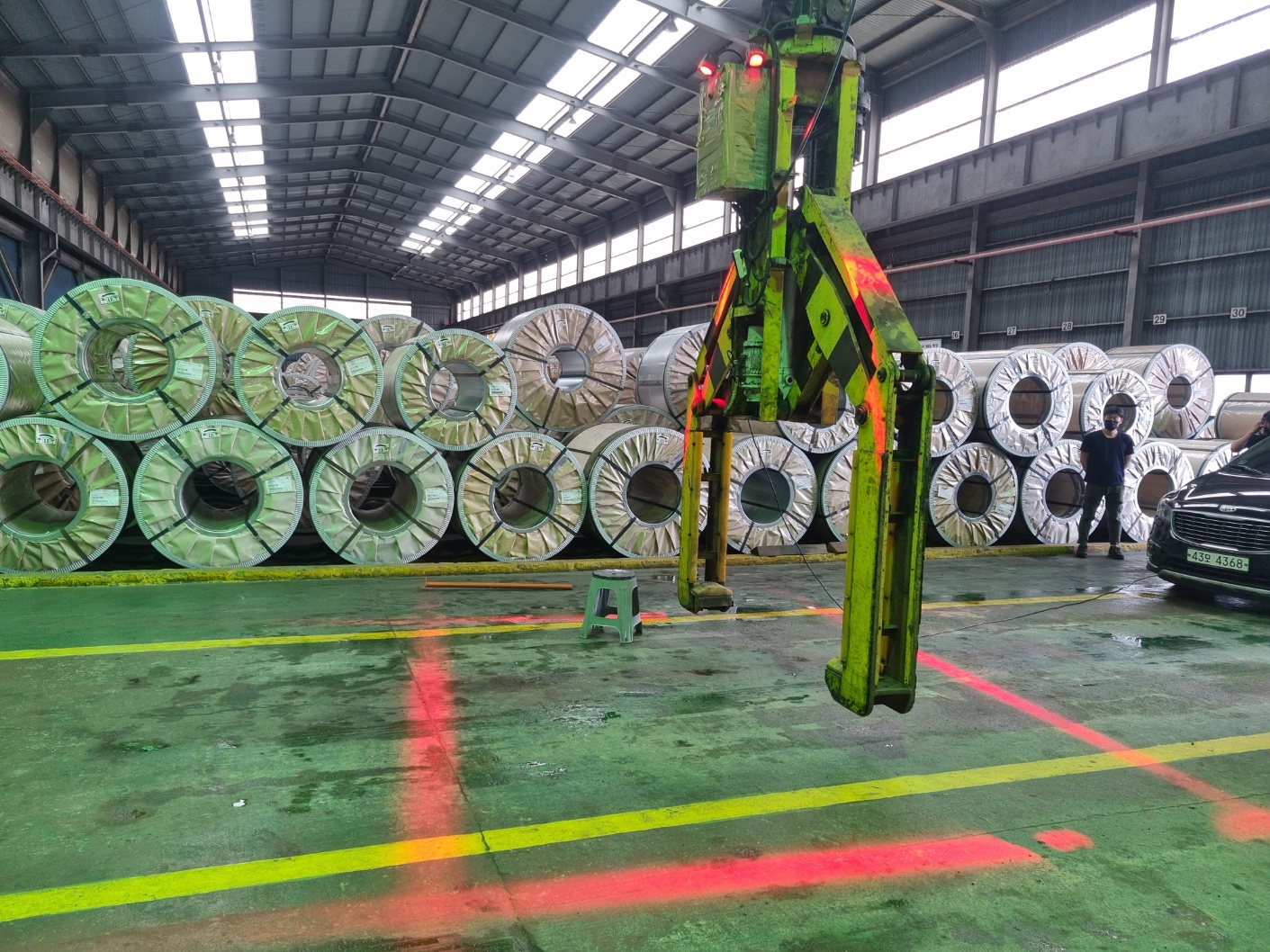

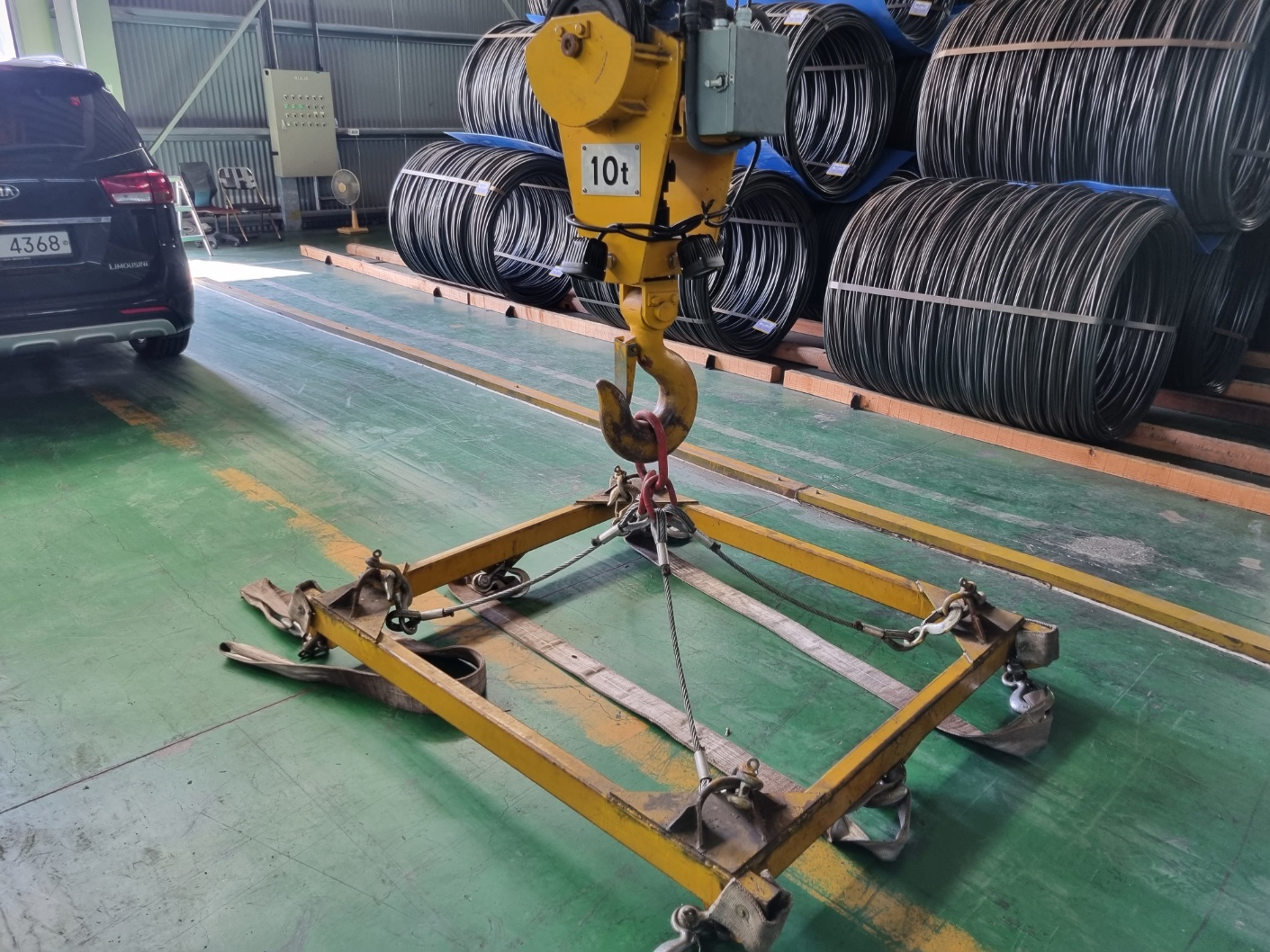

설치 사진
적용 및 응용분야
물류창고
건설현장
운송장비
이동장비
기계설비

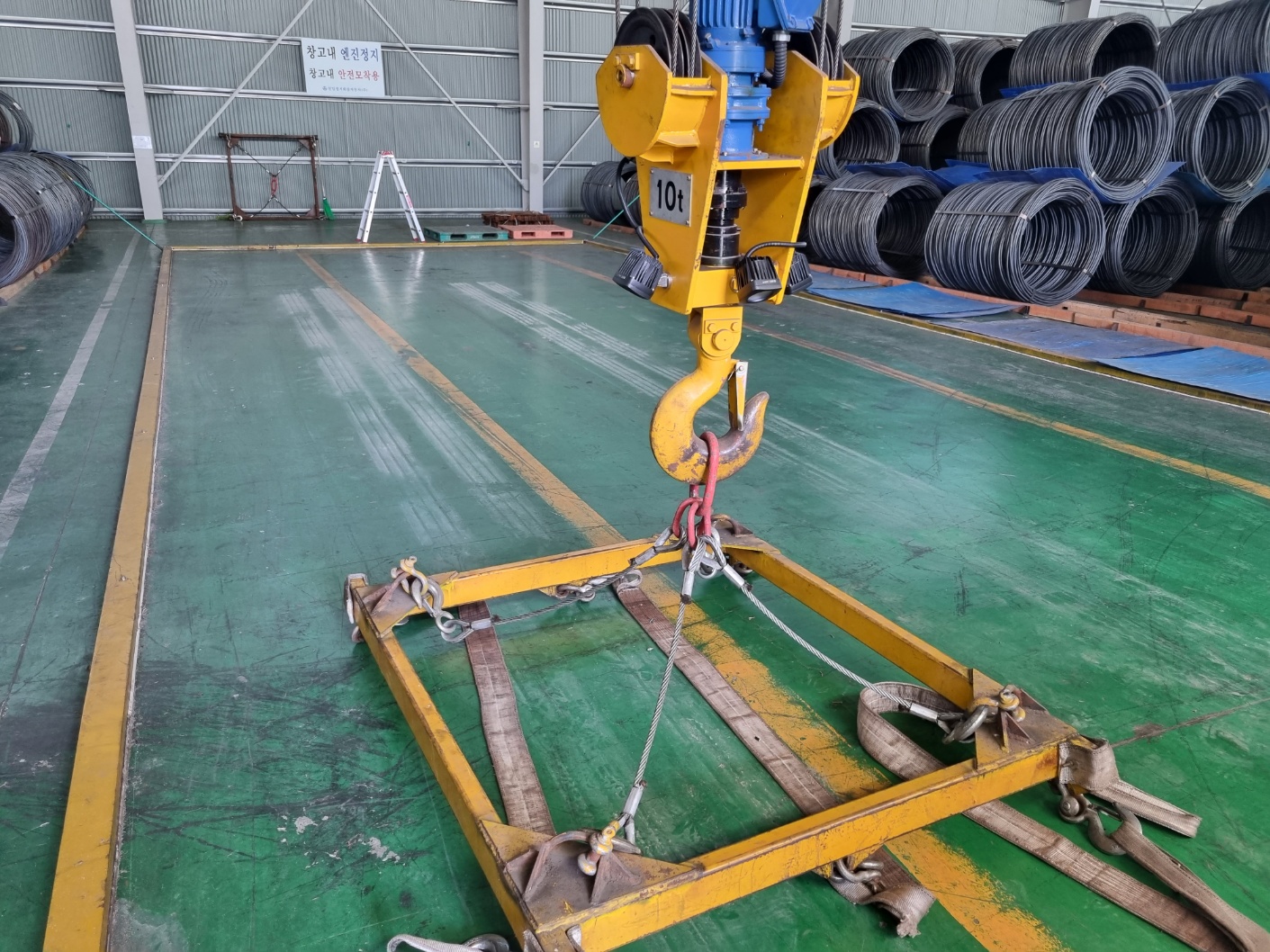

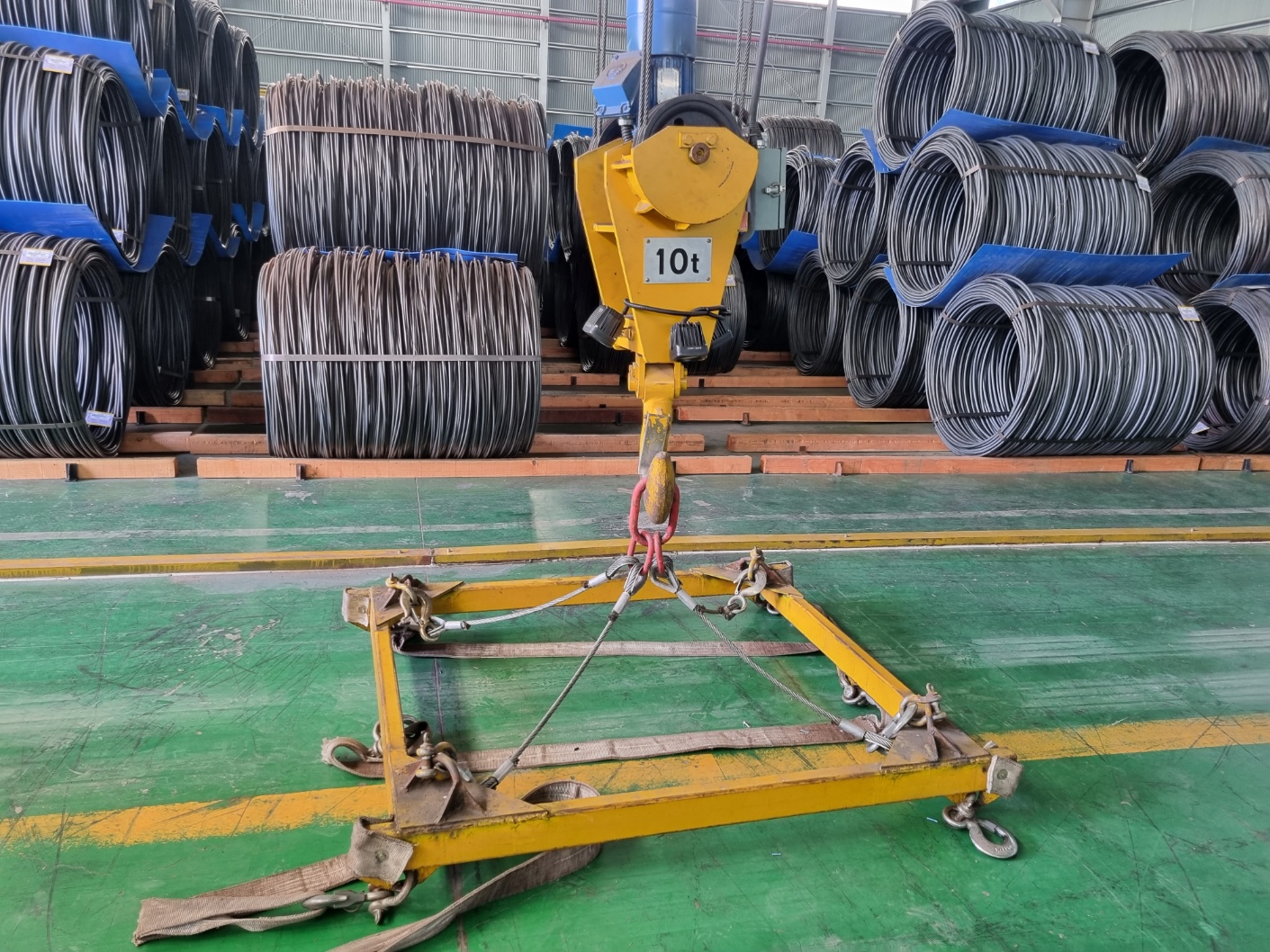

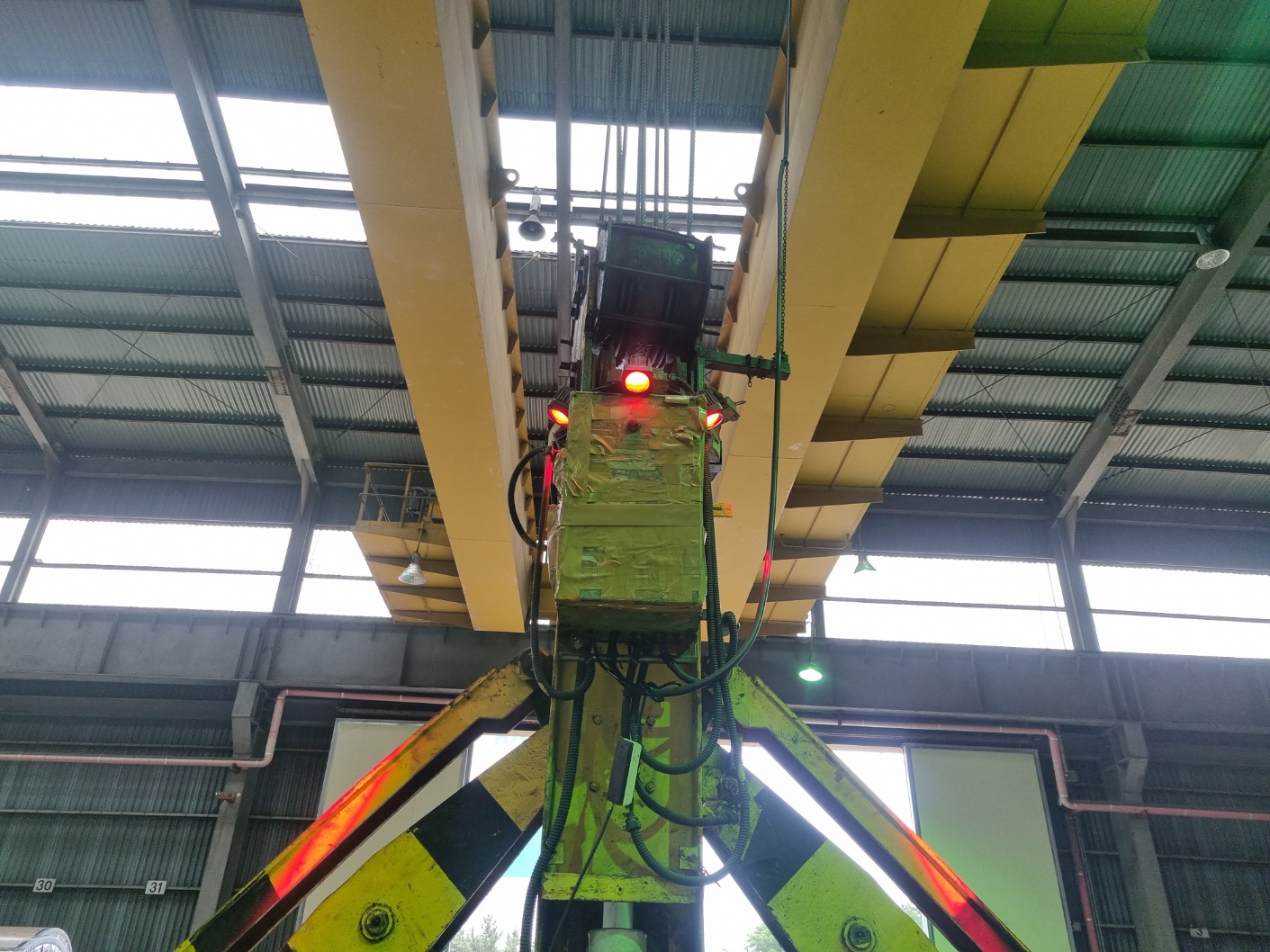

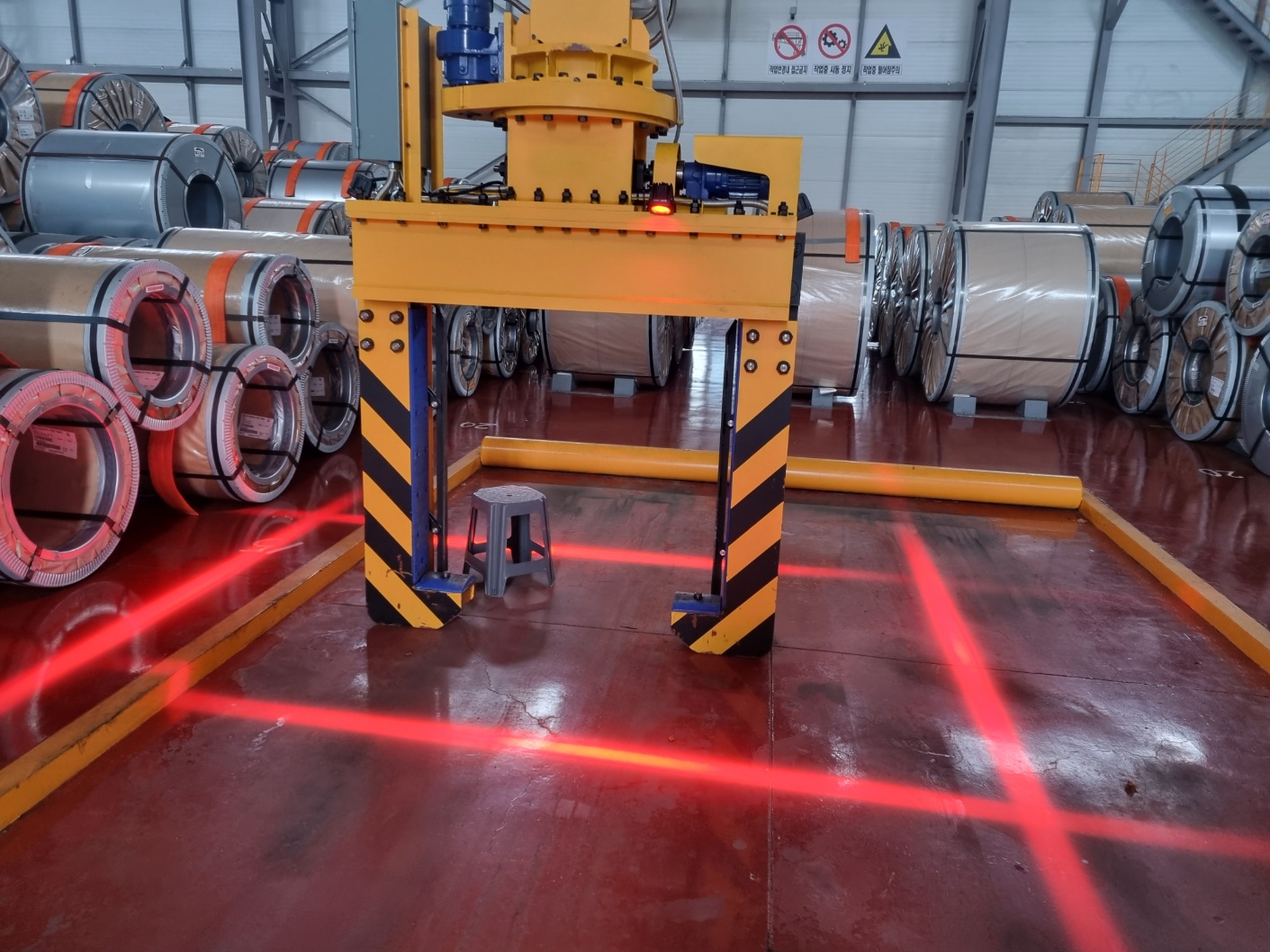

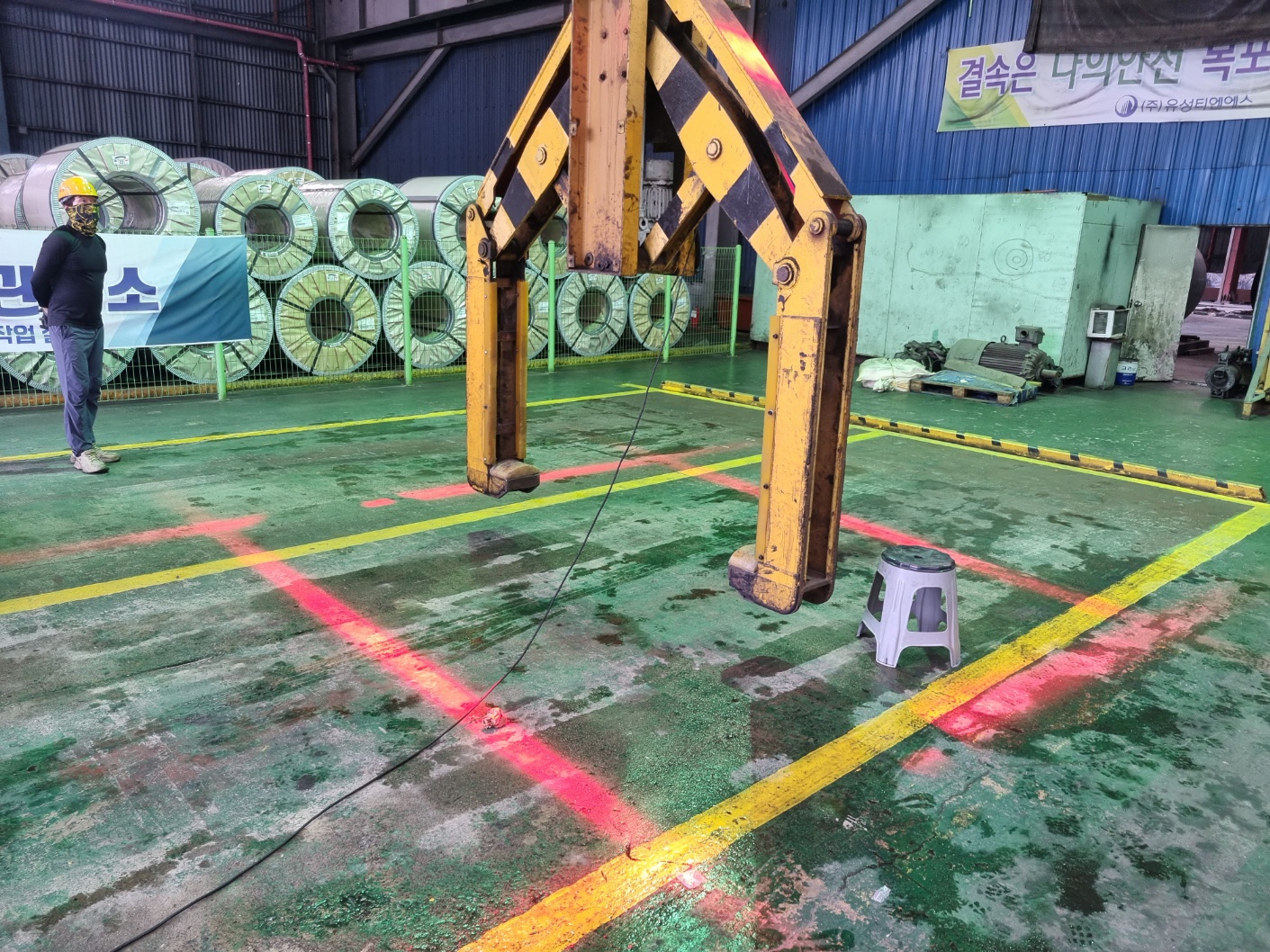

설치사진
