안녕하세요. (주)비젼안전기술입니다.
오늘은 여러분께 사각지대 경보 시스템 중 하나인 교차로 구역태그(ZT)를 소개해 드리려고 합니다. 교차로는 충돌 위험이 높고 시야 확보가 어려운 구역이기 때문에, 교차로에서의 안전은 언제나 중요한 문제입니다. 이 시스템은 작업 현장에서 예기치 못한 상황을 신속하게 알릴 수 있어, 여러분의 안전 관리에 큰 도움이 될 것입니다.
교차로 구역태그(ZT)에 대한 내용을 확인하시고, 보다 안전한 작업 환경을 구축해 보시기 바랍니다.
교차로 구역태그(ZT)

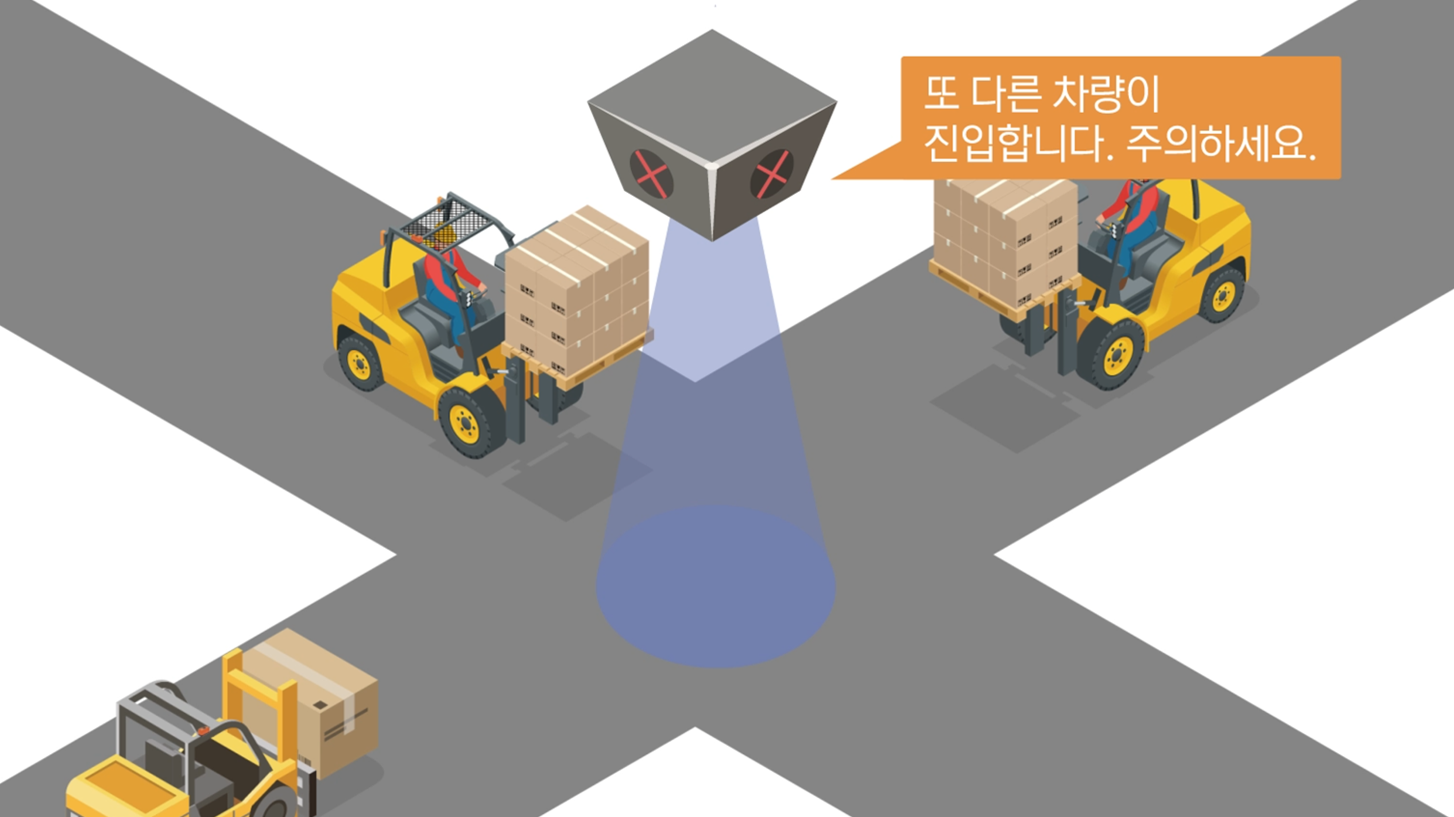

교차로 구역태그(ZT)는 교차로에서 동시에 여러 대의 차량이 진입할 경우, 진입 중인 차량 태그(VT)를 감지하여 안내 음성과 함께 바닥에 LED 스팟(블루 불빛 또는 레드 불빛)을 비춰 시각적으로 경고를 제공합니다.
교차로 구역태그(ZT)시스템

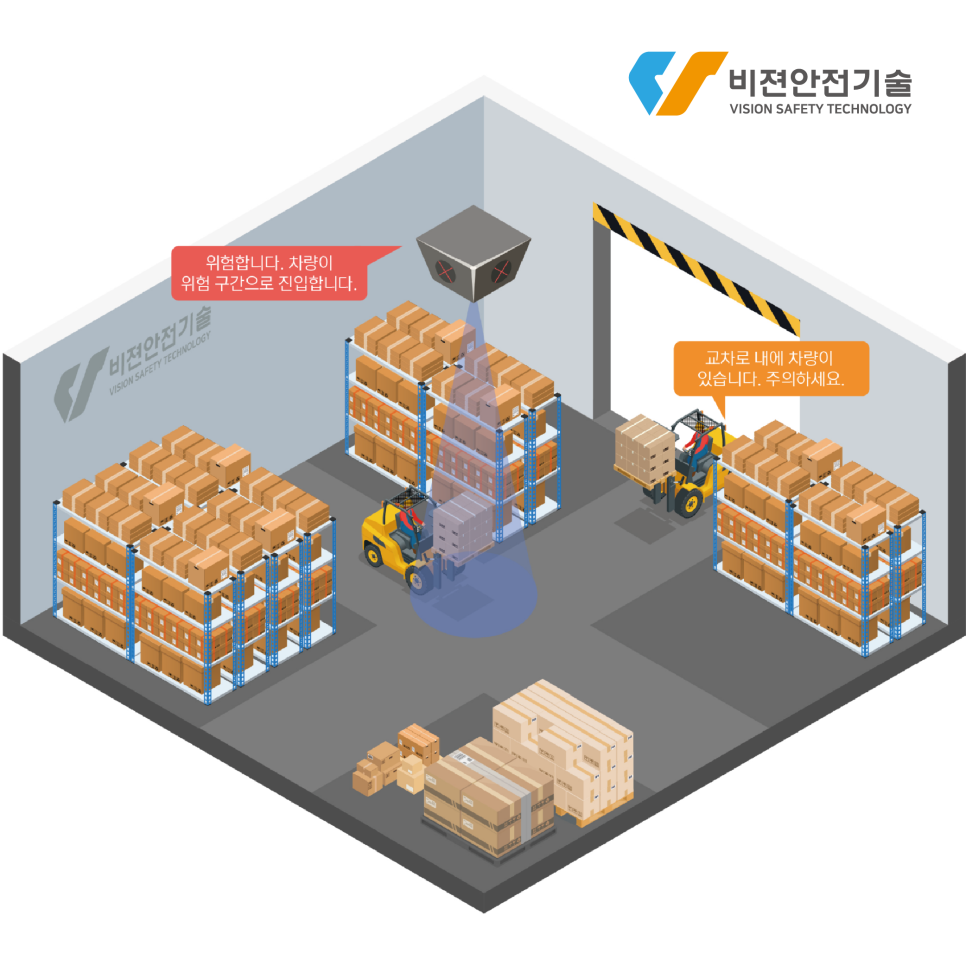

교차로 구역태그(ZT) 시스템은 교차로와 같이 충돌 위험이 높고 시야 확보가 어려운 구역에 설치되어, 차량이 교차로에 진입할 때 LED 스팟을 통해 시각적으로 경고를 제공하여 운전자들이 주의를 기울이도록 도와줍니다.
상황별 작동 상태
신호등형 구역태그(ZT)
신호등형 구역태그(ZT)
| 상황 | 작동 상태 | |
|---|---|---|
교차로 범위 내에
차량이 없을 경우
|
신호등 : 녹색 ○
LED 스팟 : 없음
|
· 교차로 구역 태그(ZT) : 음성 없음 |
한 대의 차량이 접근 할 경우
|
신호등 : 황색 ▿
LED 스팟 : 점멸
|
· 교차로 구역 태그(ZT)
: "차량이 진입합니다. 주의하세요." · ① 차량 : 음성 없음 |
두 대의 차량이 진입하였을 경우
|
신호등 : 적색 X
LED 스팟 : 점멸
|
· 교차로 구역 태그(ZT)
: "또 다른 차량이 진입합니다. 주의하세요." · ① 차량 : 음성 없음 · ② 차량 : "교차로 내에 차량이 있습니다. 주의하세요.” |
세 대의 차량이 진입하였을 경우
|
신호등 : 적색 X
LED 스팟 : 점멸
|
· 교차로 구역 태그(ZT)
: "또 다른 차량이 진입합니다. 주의하세요." · ① 차량 : 음성 없음 · ② 차량 : "교차로 내에 차량이 있습니다. 주의하세요.” · ③ 차량 : "교차로 내에 차량이 있습니다. 주의하세요.” |
교차로에서 차량이 진입할 때, 교차로 구역태그(ZT)는 상황에 따라 다양한 작동 상태를 보여줍니다.
진입 차량이 감지되면, 교차로 구역태그(ZT)는 바닥에 LED 스팟을 비추고 음성 알람을 발생시킵니다.
시스템 구성요소

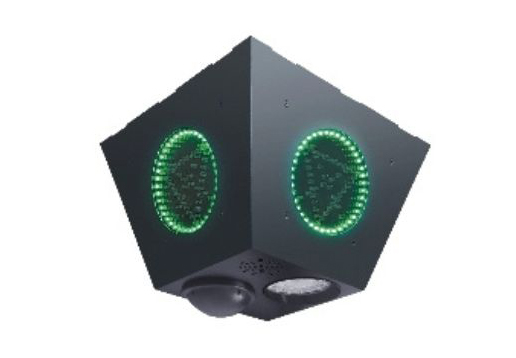

교차로 구역 태그(ZT)
| 교차로 구역 태그(ZT) | ||
|---|---|---|
| 설치 위치 | 사거리 또는 삼거리 등의 교차로 천장 | |
| 감지 대상 | 차량 태그 | |
| 차량 진입 없음 | ○표시 | |
| 차량 1대 진입 | ▽표시 "주의하세요. 차량이 진입합니다." LED 스팟 점멸 | |
| 차량 2대 이상 진입 | Ｘ표시 "위험합니다. 또다른 차량이 진입합니다." LED 스팟 점멸 | |
차량 태그(VT)
보행자 또는 다른 차량이 주의/위험구역에 진입 했을 시, 차량용 태그가 감지하여 인디케이터의 안내 음성으로 운전자에게 위험을 알립니다.
| 차량 태그(VT) | ||
|---|---|---|
| 설치 위치 | 차량태그 : 차량 외부 / 인디케이터 : 차량 내부 | |
| 감지 대상 | 보행자 태그, 구역 태그, 차량 태그 | |
| 설정 거리 | 1 ~ 30m (주의/위험구역 별도 설정) | |
| 주의구역 진입 | "주의하세요." 반복 (인디케이터) | |
| 위험구역 진입 | "위험합니다." 반복 (인디케이터) | |
| VT 주의구역 진입(V2V타입) | "주의하세요." 반복 (인디케이터) | |
교차로 구역태그(ZT)의 구성 요소인 교차로 구역태그(ZT)와 차량 태그(ZT)&인디케이터 입니다.
교차로 구역태그(ZT)는 주로 사거리 또는 삼거리 등의 교차로 천장에 설치되고 차량태그(VT)와 인디케이터는 차량 외부/내부에 각각 설치됩니다.
안전 솔루션
교차로 구역태그(ZT)
차량(VT) & 차량(VT)
교차로 구역태그(ZT)
차량(VT)
교차로 구역태그(ZT)
상황별 작동 상태
교차로 구역태그(ZT)
교차로 구역태그 사각지대 경보 시스템
첨부된 영상을 통해서 교차로 구역태그(ZT)의 상황별 작동 상태를 확인할 수 있습니다. 차량이 교차로에 진입할 때마다 시각적으로 경고를 제공함으로써 운전자가 더욱 주의 깊게 운전하도록 돕습니다. 안전하고 효과적인 교차로 관리를 위한 스마트한 솔루션을 영상에서 확인해 보시기 바랍니다.
시스템 사양
| 사양 | 교차로 구역 태그(ZT) | |
|---|---|---|
|
사양
전기 특성
|
교차로 구역 태그(ZT)
전원
|
100-240~, 1.1A, 50/60Hz
|
|
사양
LED스팟출력
|
교차로 구역 태그(ZT)
20W
|
|
|
사양
내장 스피커 출력
|
교차로 구역 태그(ZT)
20W
|
|
|
사양
신호상태
및 알람 방식
|
교차로 구역 태그(ZT)
· 비 접근 시 : 녹색 ○
· 접근 시 : 황색 ▽ 또는 적색X / LED스팟 점멸 / 음성 알람 |
|
|
사양
기구 특성
|
교차로 구역 태그(ZT)
사이즈
|
380 × 380 × 282mm
|
|
사양
무게
|
교차로 구역 태그(ZT)
5,500g
|
|
|
사양
장착 방식
|
교차로 구역 태그(ZT)
천장 거치
|
|
|
사양
UWB 특성
|
교차로 구역 태그(ZT)
주파수
|
3993.6MHz
|
|
사양
대역폭
|
교차로 구역 태그(ZT)
500Mhz
|
|
|
사양
측정 거리
|
교차로 구역 태그(ZT)
1 ~ 30m
|
|
|
사양
작동 환경
|
교차로 구역 태그(ZT)
작동 온도
|
-30 ~ 85°C
|
|
사양
보관온도
|
교차로 구역 태그(ZT)
-40 ~ 85°C
|
|
설치 사례
차량 접근 경보시스템 부품에 대한 설명 및 구매, 견적 등 자세한 문의는 하단의 번호로 연락주시면 빠르고 친절하게 답변해드리겠습니다.
오늘도 읽어주셔서 감사합니다 🙂
