보행자 태그(PT)
근접경보 시스템
PROXIMITY ALERT SYSTEM
IPAS(Intelligent Proximity Alert System)는 UWB(Ultra-Wideband) 통신 기술을 기반으로 설계되어, 산업 현장에서 보행자와 차량 간 혹은 차량간의 거리가 일정 수준 미만으로 접근할 때 운전자와 보행자 모두에게 위험을 양방향으로 알려줌으로써 충돌 사고를 예방하는 안전 보조 시스템입니다. 이러한 기술은 보다 정확하고 빠른 반응으로 작업 환경에서의 안전을 강화하고 잠재적인 위험을 사전에 감지하여 사고를 예방할 수 있습니다.
제품 사양
| 사양 | 차량 태그(VT) | 인디케이터 | 보행자 태그(PT) | |
|---|---|---|---|---|
|
사양
제품 이미지
|
차량 태그(VT)
|
인디케이터
|

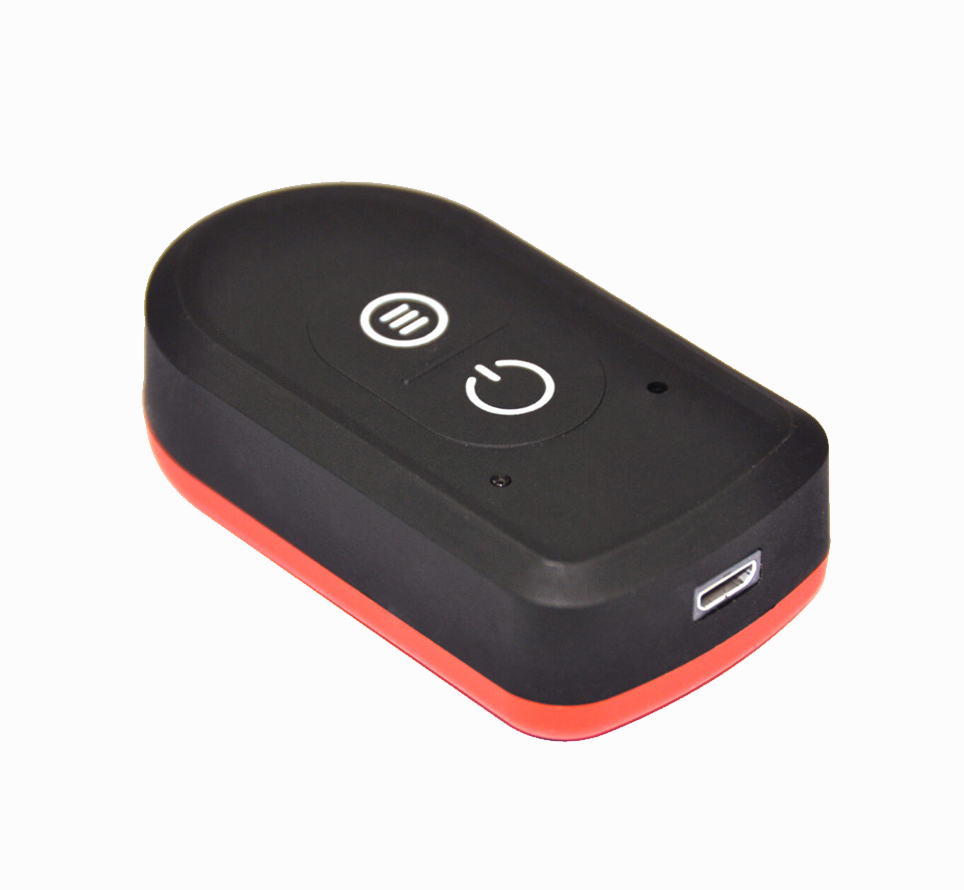

보행자 태그(PT)
|
|
|
사양
전기특성
|
차량 태그(VT)
전원
|
인디케이터
12/24V DC Input(9/32Vdc)
|
보행자 태그(PT)
12/24V DC Input(9/32Vdc)
|
-
|
|
사양
인터페이스
|
차량 태그(VT)
CAN Bus 2.0
|
인디케이터
CAN Bus 2.0
|
보행자 태그(PT)
-
|
|
|
사양
LED 상태
및
알람 방식
|
차량 태그(VT)
· 정상 동작:녹색 LED 점멸
· 접근 알람:녹색/적색 LED 점멸 |
인디케이터
· 정상 동작:녹색 LED 점멸
· 접근 알람:녹색/적색 LED 점멸 + 경고 안내 음성 |
보행자 태그(PT)
· 정상 동작:녹색 LED 점멸
· 접근 알람:알람 + 진동(3종 선택) |
|
|
사양
음압 / 거리
|
차량 태그(VT)
-
|
인디케이터
92dB / 0.1m
|
보행자 태그(PT)
87dB / 0.1m
|
|
|
사양
배터리
|
차량 태그(VT)
-
|
인디케이터
-
|
보행자 태그(PT)
리튬폴리머 950mA
|
|
|
사양
작동 전압
|
차량 태그(VT)
-
|
인디케이터
-
|
보행자 태그(PT)
3.7V
|
|
|
사양
충전 인터페이스
|
차량 태그(VT)
-
|
인디케이터
-
|
보행자 태그(PT)
마이크로 USB타입-B(5V/1A)
|
|
|
사양
충전 시간
|
차량 태그(VT)
-
|
인디케이터
-
|
보행자 태그(PT)
약 1시간 30분
|
|
|
사양
충전 전류
|
차량 태그(VT)
-
|
인디케이터
-
|
보행자 태그(PT)
0.85mA
|
|
|
사양
작동 시간
|
차량 태그(VT)
-
|
인디케이터
-
|
보행자 태그(PT)
6일(8시간/일 기준)
|
|
|
사양
기구특성
|
차량 태그(VT)
사이즈
|
인디케이터
177.8 x 84.1 x 86mm
|
보행자 태그(PT)
93 x 130.5 x 47.5mm
|
40 x 72 x 19.5mm
|
|
사양
무게
|
차량 태그(VT)
444g
|
인디케이터
207g
|
보행자 태그(PT)
58.5g
|
|
|
사양
장착 방식
|
차량 태그(VT)
자석 패드 부착 방식
|
인디케이터
나사 고정(또는 접착 테이프)
|
보행자 태그(PT)
헬멧 홀더, 암밴드
|
|
|
사양
작동환경
|
차량 태그(VT)
작동 온도
|
인디케이터
-30 ~ 85℃
|
보행자 태그(PT)
-30 ~ 85℃
|
-20 ~ 55℃
|
|
사양
보관 온도
|
차량 태그(VT)
-40 ~ 85℃
|
인디케이터
-40 ~ 85℃
|
보행자 태그(PT)
-20 ~ 55℃
|
|
|
사양
방수
|
차량 태그(VT)
IP65
|
인디케이터
IP65
|
보행자 태그(PT)
생활방수
|
|
차량(VT)&보행자(PT)적용

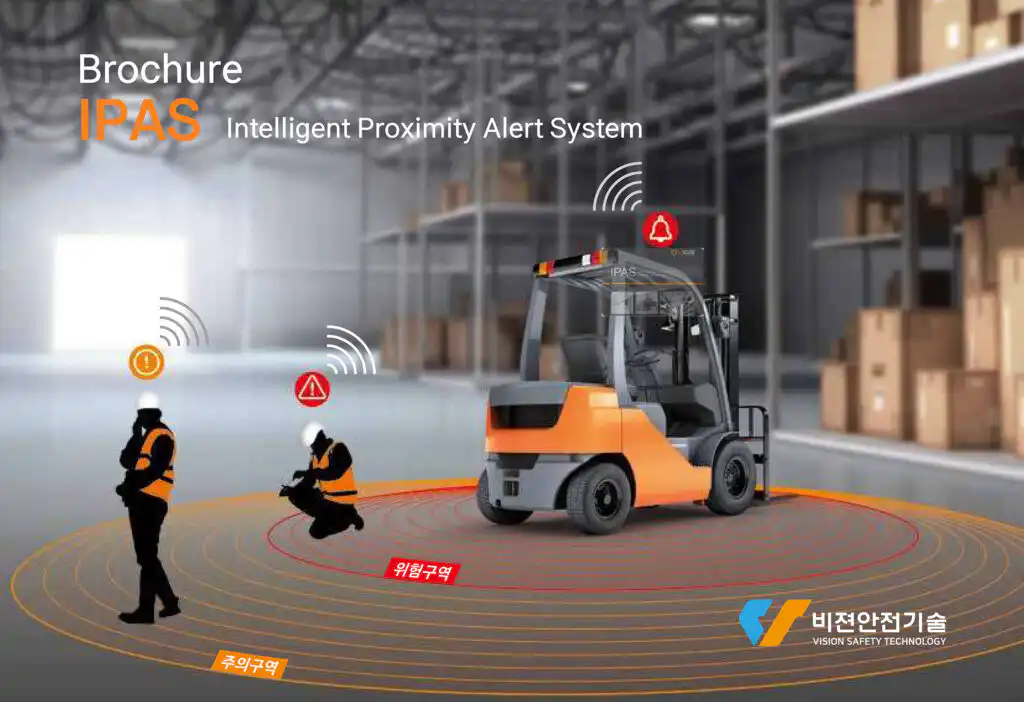

시스템 구성
차량(VT 태그) 및 보행자(PT 태그)가 주의 또는 위험 구역에 진입할 때, 주의 또는 위험 수준에 따라 경고 알람을 통해 차량과 보행자 간의 충돌을 예방할 수 있습니다. 이 시스템은 차량과 보행자 간 안전한 교차 및 이동을 지원함으로써 잠재적인 사고를 사전에 방지할 수 있습니다. 또한, 차량이 접근할 때 보행자에게 알람 및 진동을 발생시켜 소음이 높은 작업 환경에서도 차량 접근을 감지할 수 있는 시스템입니다. 작업 환경에 따라 안전모 또는 팔 밴드 형태로 착용할 수 있어 작업자들의 안전을 높이고 효율적으로 관리할 수 있습니다.
IPAS(Intelligent Proximity Alert System)는 UWB(Ultra-Wideband) 통신 기술을 기반으로 설계되어 높은 거리 측정 정밀도를 제공합니다. 차량에 훼손없이 자석으로 쉽게 부착하고 탈거할 수 있는 특징을 갖고 있습니다. 차량 내부에는 인디케이터가 설치되어 운전자에게 위험 상황을 음성으로 알려주며, 작업 환경에 맞게 위험과 주의 구간의 거리 설정이 가능합니다. 이를 통해 운전자는 실시간으로 위험을 감지하고 조치를 취할 수 있어 작업 환경에서의 안전을 높일 수 있습니다.
안전 솔루션
차량 접근 경보 시스템
차량(VT) & 보행자(PT)
시스템 구성요소
차량 태그(VT)
보행자 또는 다른 차량이 주의/위험구역에 진입 했을 시, 차량용 태그가 감지하여 인디케이터의 안내 음성으로 운전자에게 위험을 알립니다.
| 차량 태그(VT) | ||
|---|---|---|
| 설치 위치 | 차량태그 : 차량 외부 / 인디케이터 : 차량 내부 | |
| 감지 대상 | 보행자 태그, 구역 태그, 차량 태그 | |
| 설정 거리 | 1 ~ 30m (주의/위험구역 별도 설정) | |
| 주의구역 진입 | "주의하세요." 반복 (인디케이터) | |
| 위험구역 진입 | "위험합니다." 반복 (인디케이터) | |
| VT 주의구역 진입(V2V타입) | "주의하세요." 반복 (인디케이터) | |
보행자 태그(PT)
보행자가 차량의 주의/위험구역에 진입 했을 시, 알림음과 진동으로 보행자에게 위험을 알립니다. 다양한 알람종류로 설정 가능하며 충전식입니다.
| 보행자 태그(PT) | ||
|---|---|---|
| 설치 위치 | 보행자가 소지 (헬멧용 클립, 암밴드) | |
| 감지 대상 | 차량 태그 | |
| 주의구역 진입 | "삐이 - 삐이 -" 반복, 진동 발생 | |
| 위험구역 진입 | "삐오삐오" 반복, 진동 발생 | |
| 배터리 부족 시 | "삐빅 - 삐빅 -" 10분마다 5회 반복 | |
